REALISATION: VALISES AVEC DES JEUX POUR LES COMMERCIAUX DE SCHNEIDER ELECTRIC AFIN DE PRESENTER LE KNX
7 VALISES KNX POUR DEMONSTRATION
- LISTE DES JEUX

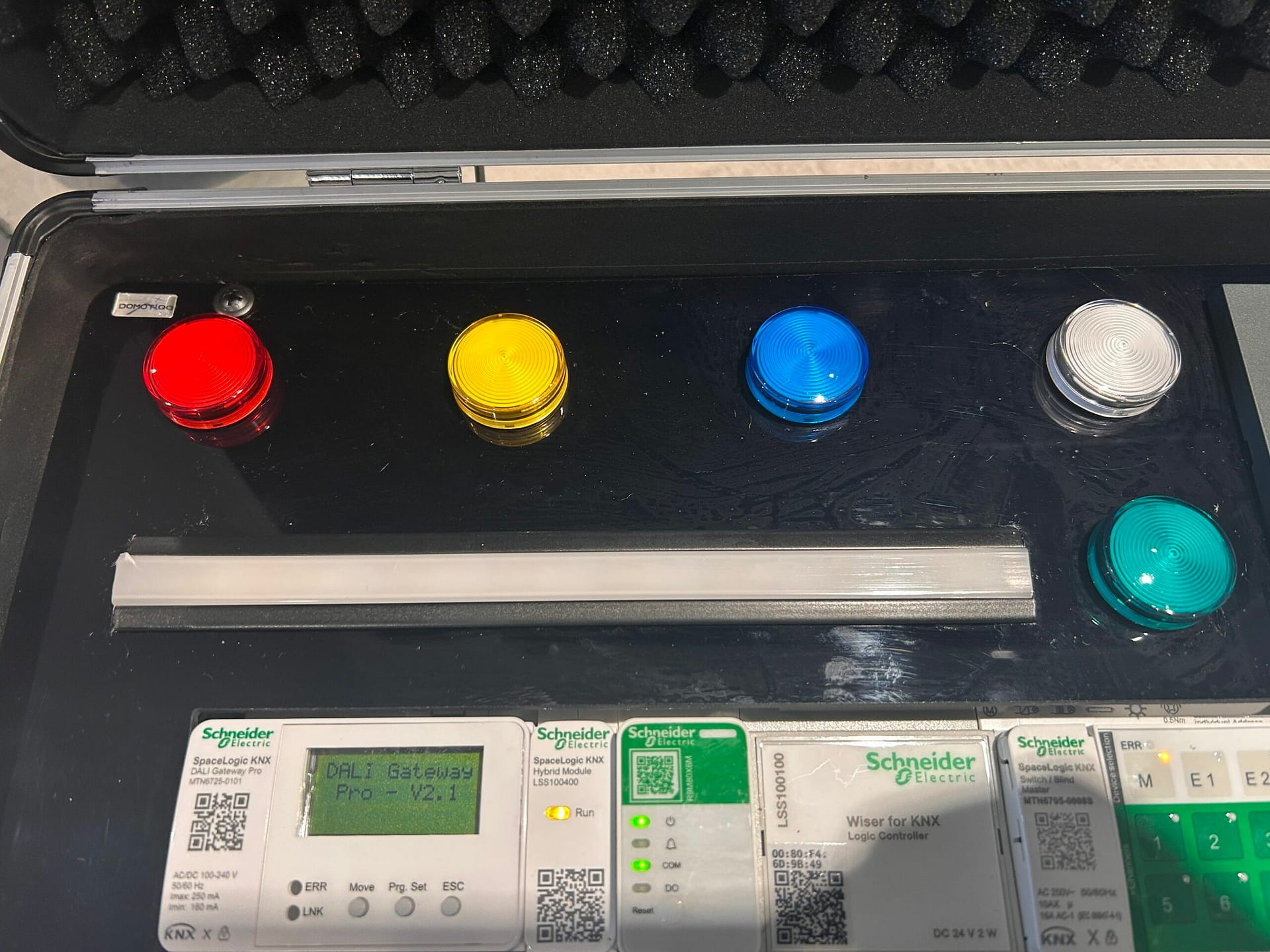

1 LUMIERES:
Pilotage des lumieres Rouge, Jaune, Bleu

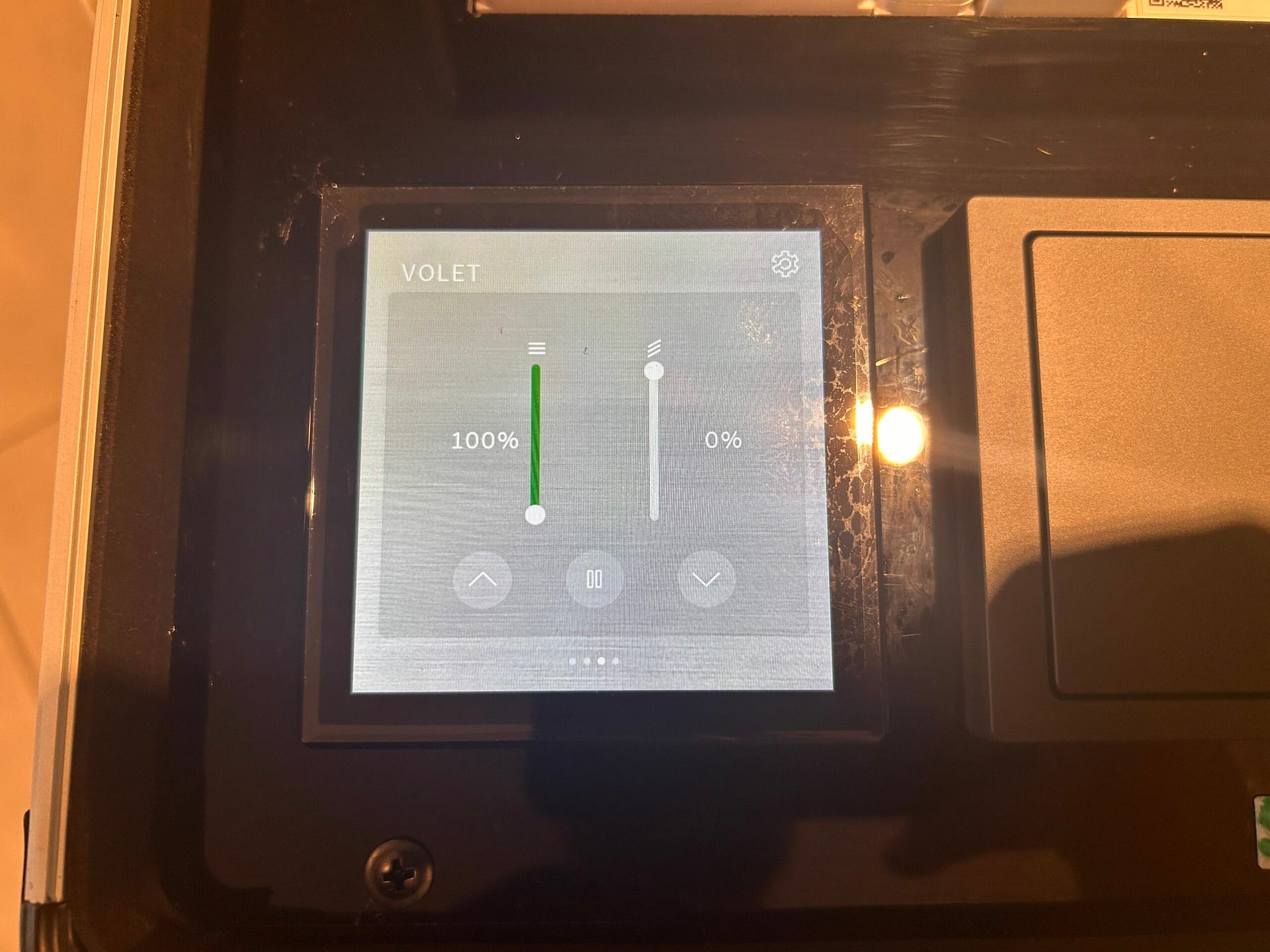

2 VOLETS:
Pilotage des voyants volets (Blanc=montee, Vert=descente).

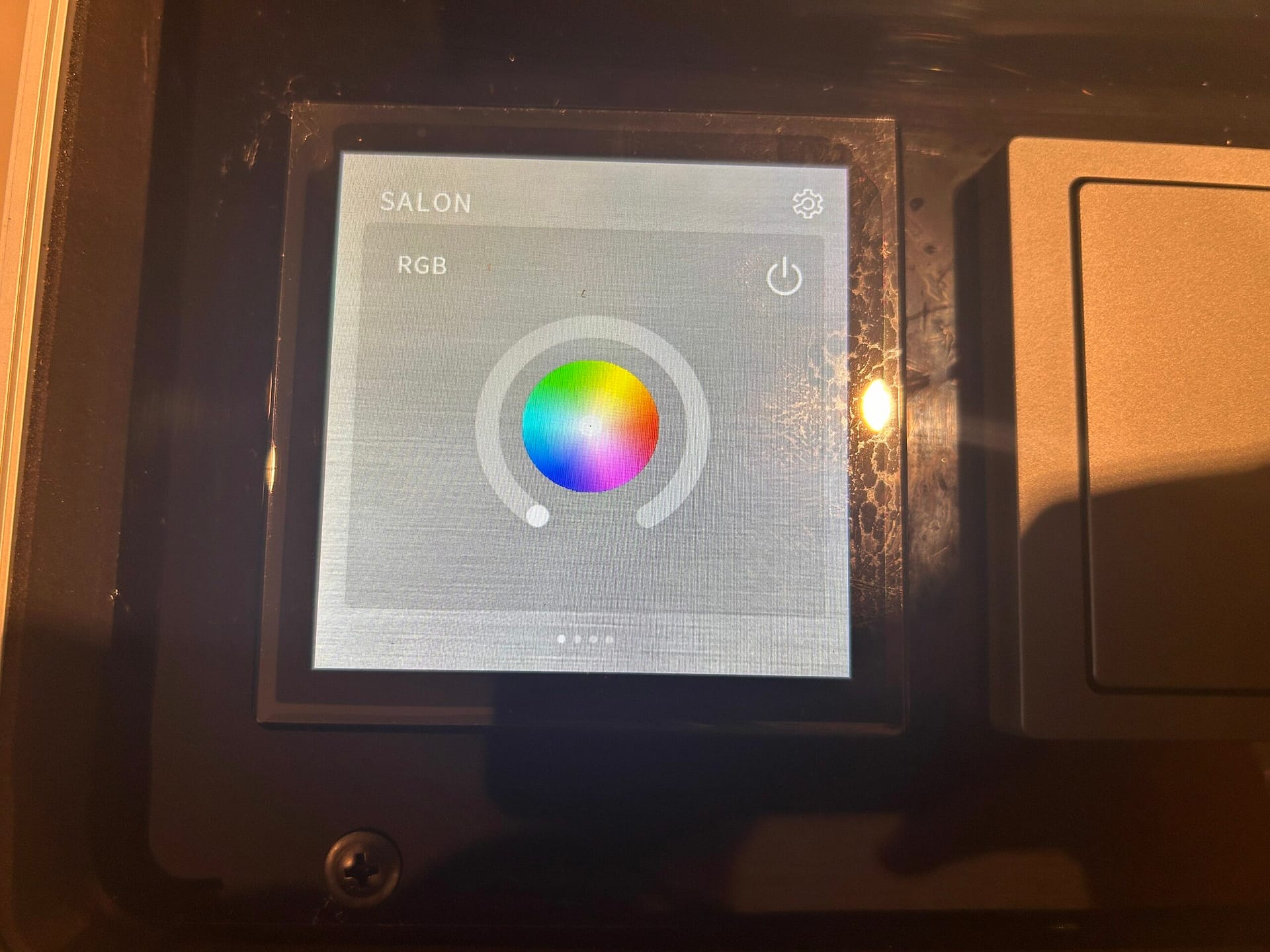

3 RGB:
Pilotage DALI/ZIGBEE de la lumiere RGB en intensité et couleurs

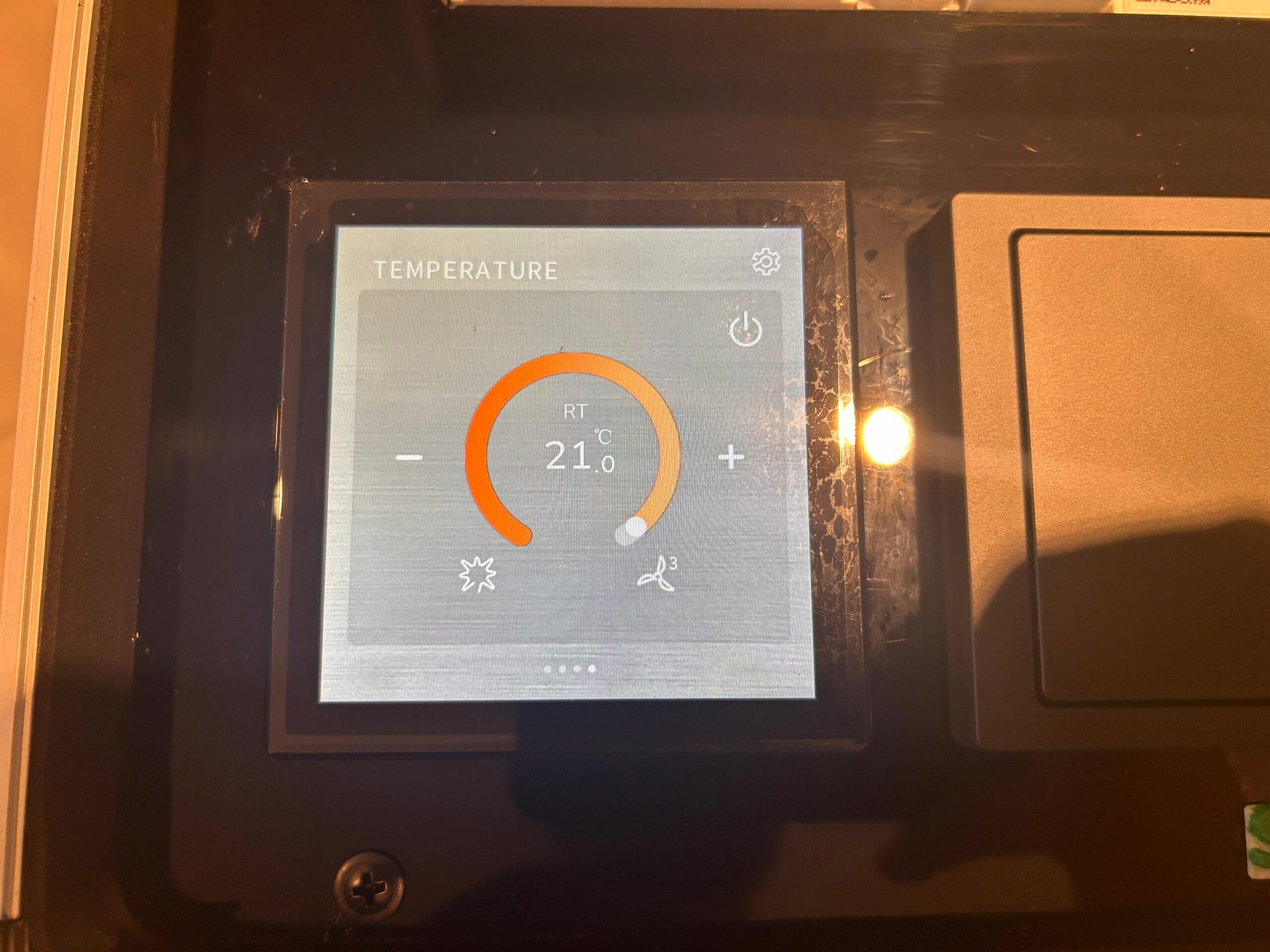

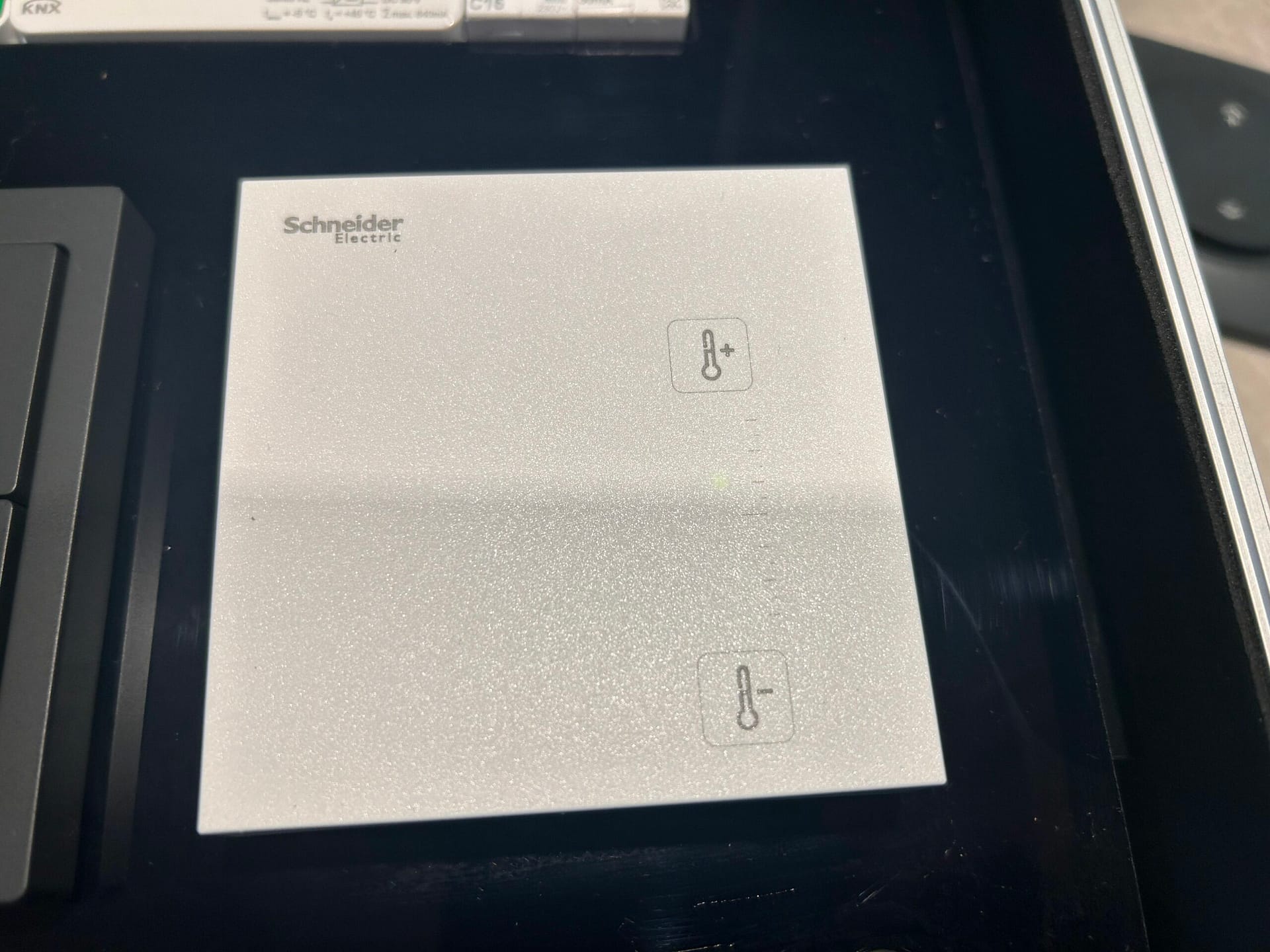

4 Thermostat:
Reglage consigne de température. Reglage du mode chaud/froid. Simulation chauffage électrique.
En chaud, si consigne<sonde le voyant jaune s allume
En Froid, si consigne<sonde le voyant bleu s allume

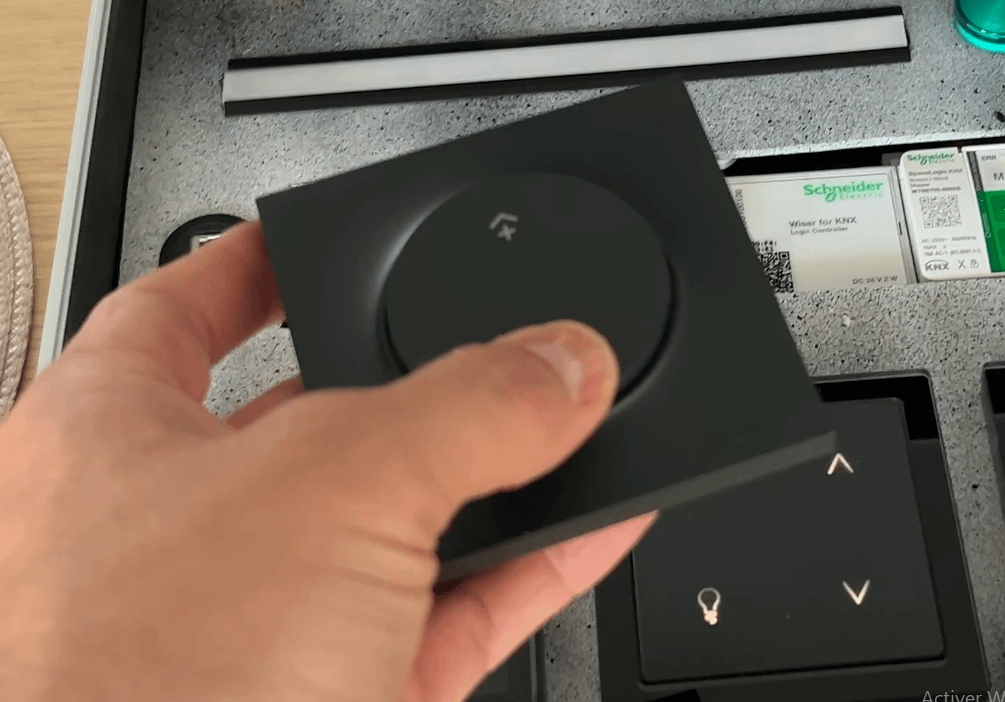

5 BP PRO:
Commande sans contact. Approche la main pour piloter lumiere Jaune.

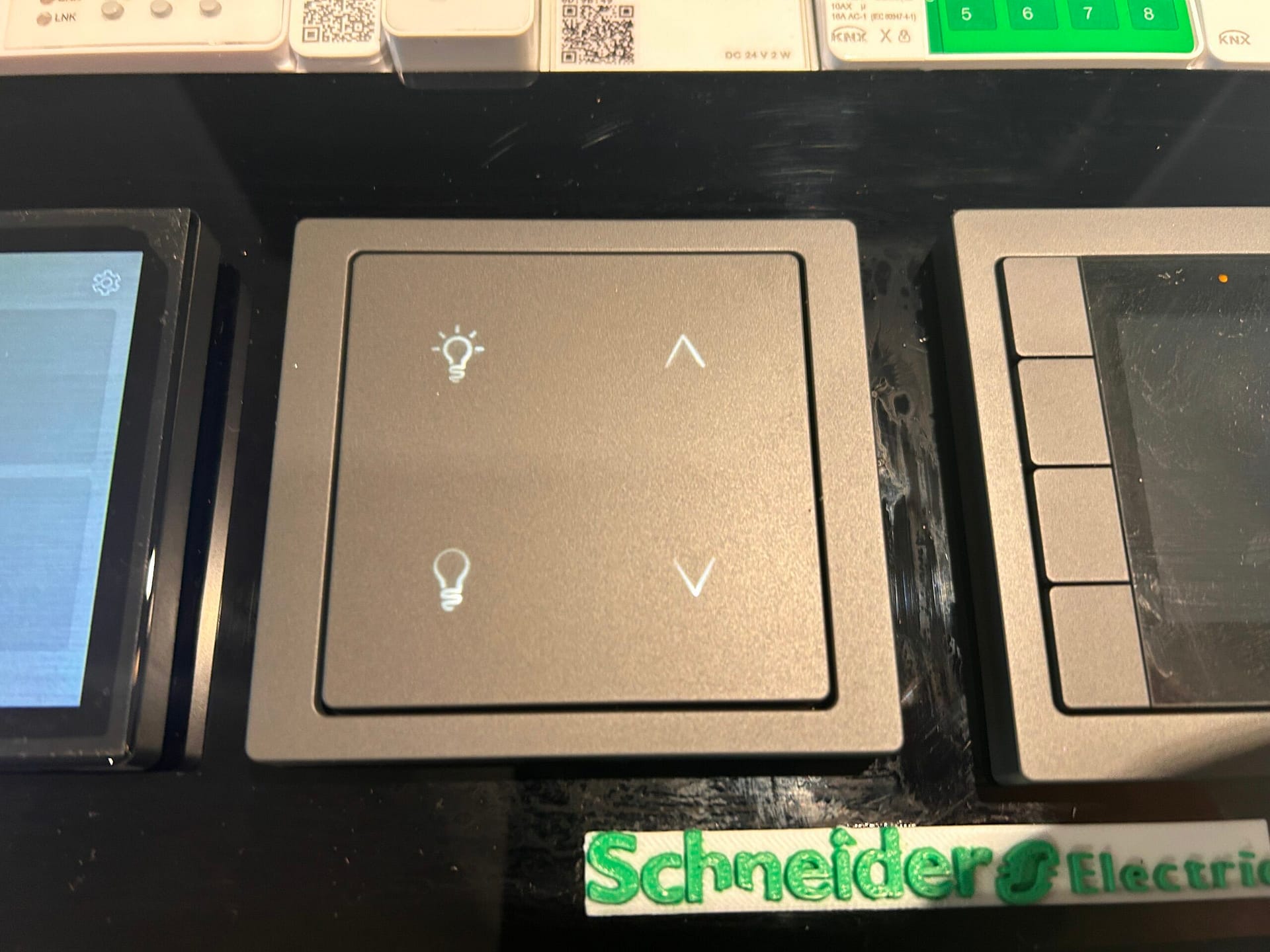

6 BP PRO:
Commande de toutes les lumieres a gauche, et tous les volets a droite (appui long pour le mouvement, appui court arret).
Fonction Temperature sur Webserveur

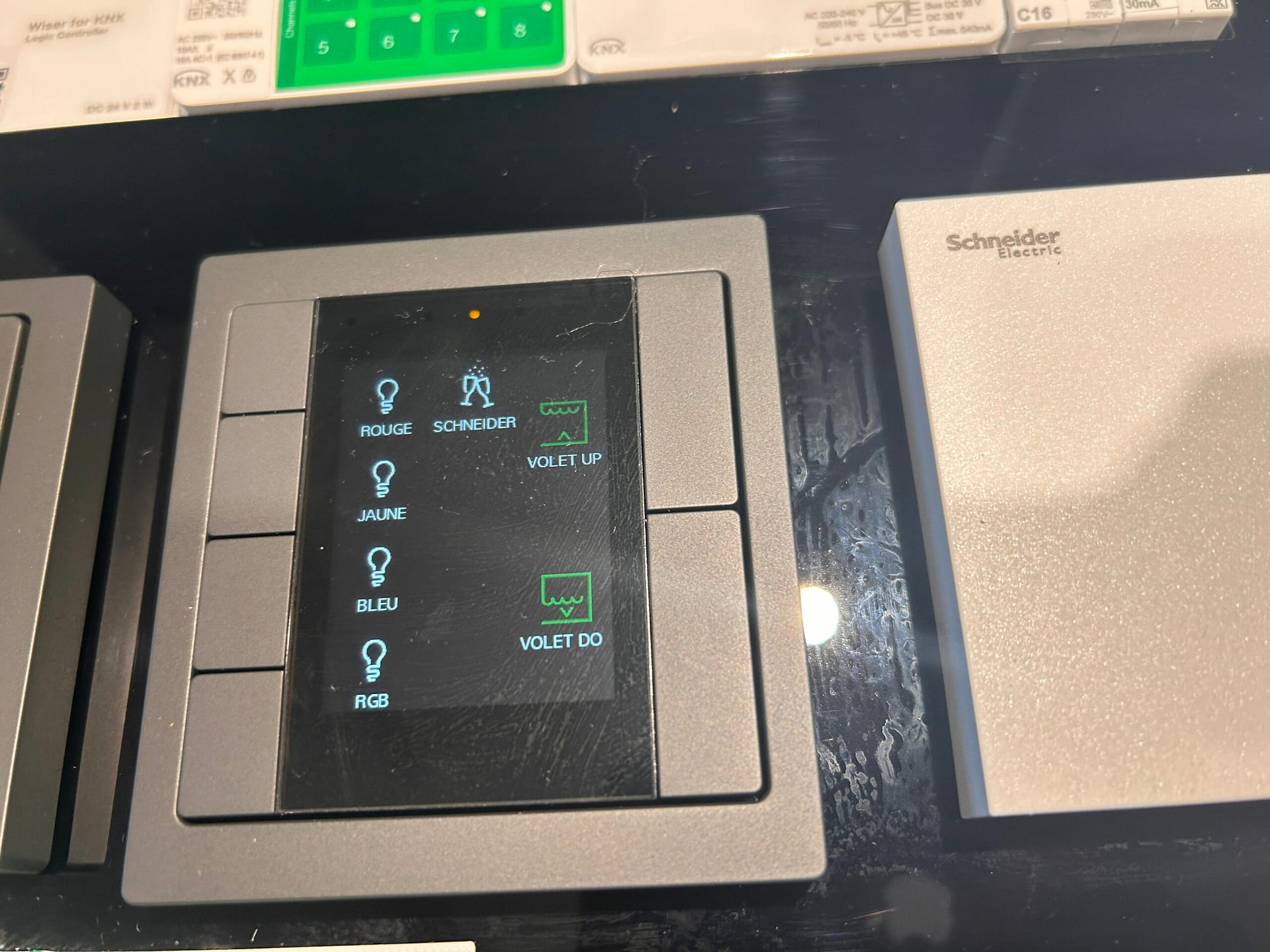

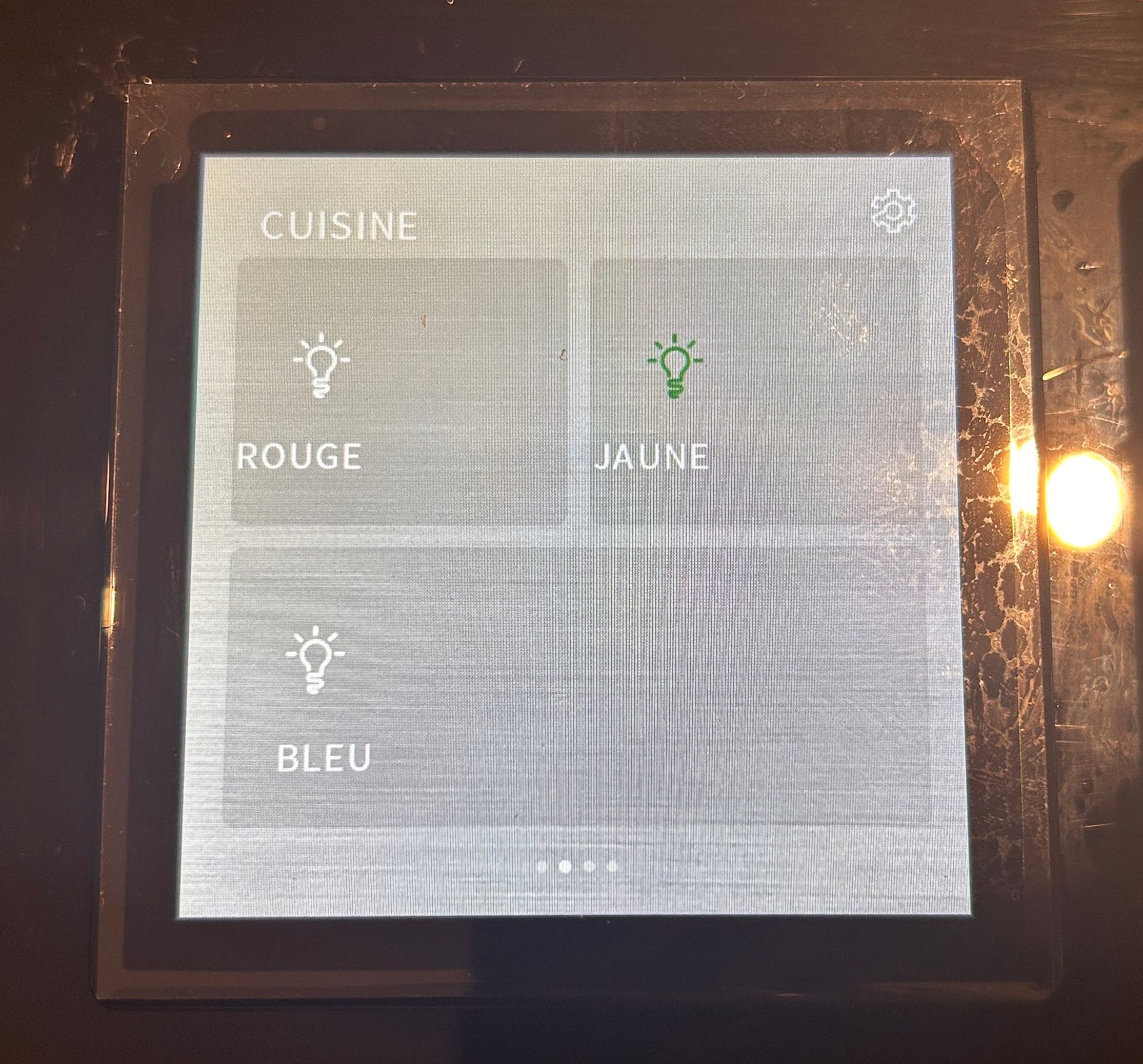

7 BP LABELLING DISPLAY:
Pilotage des lumieres Rouge, Jaune, Bleu, et tous les volets a droite (appui long pour le mouvement, appui court arret)
Fonction Temperature sur Webserveur
8 CO2:
Mesure CO2. Si on souffle dessus et depasse 700ppm le voyant Rouge s allume pour declenchement alerte CO2 visuelle.
Fonction Temperature sur Webserveur
9 PLUIE:
Mouiller avec le doigt le capteur d humidté du dessus permet d’allumer le voyant BLEU pour alerte pluie.

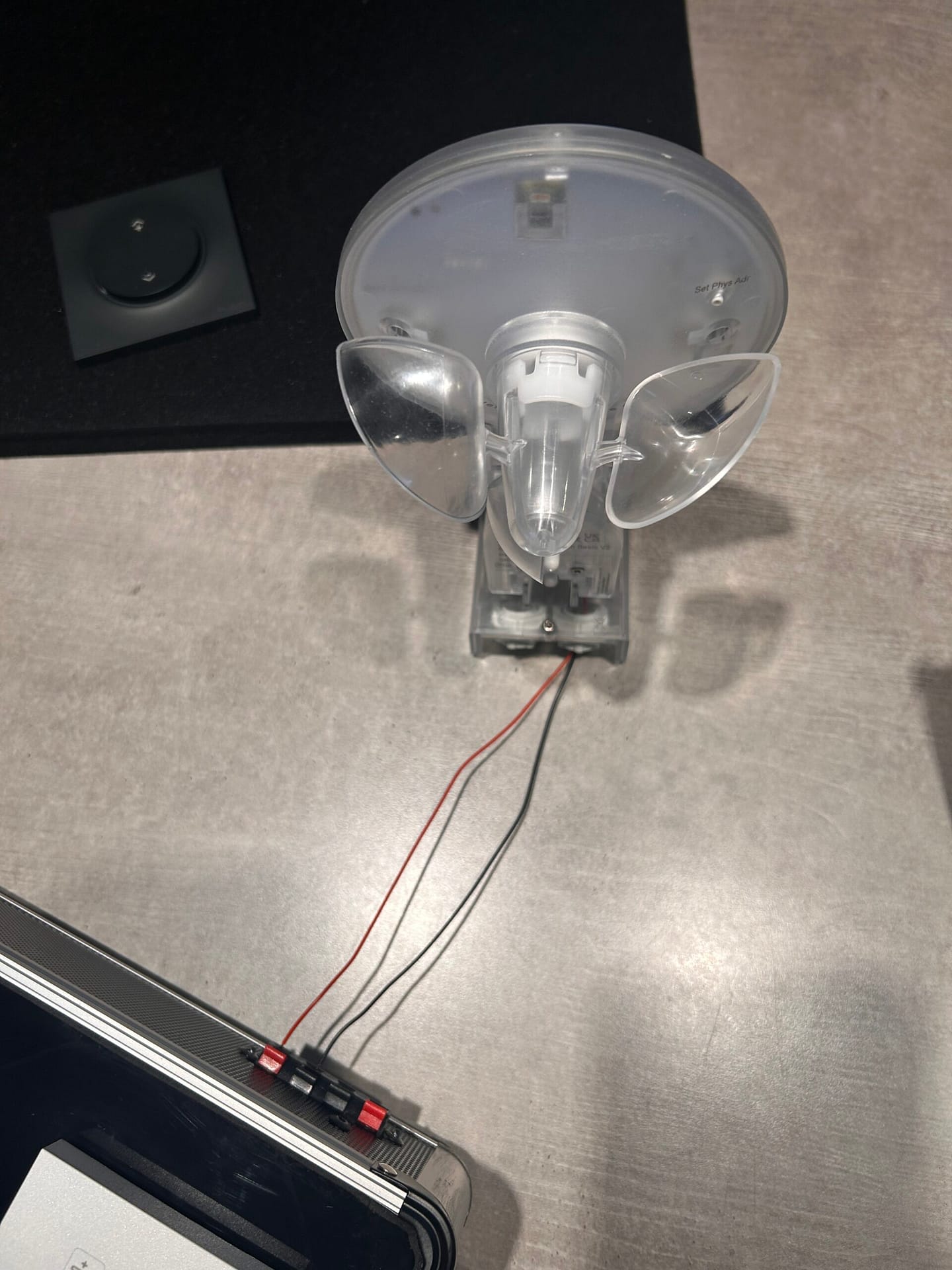

10 VENT:
Souffler sur la Station météo au dessus de 14km/h permet de remonter le store (voyant Blanc)

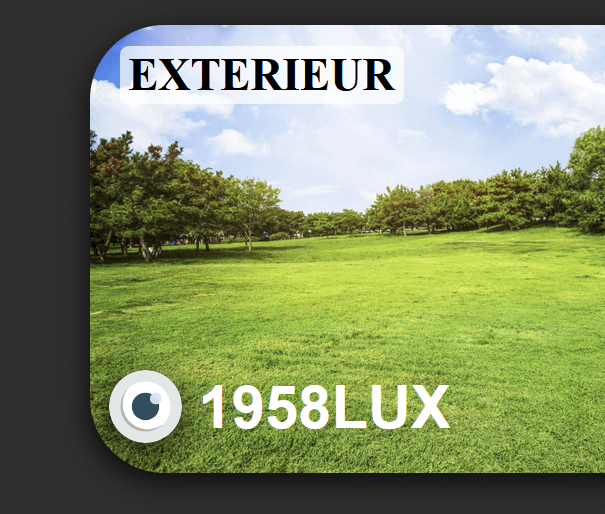

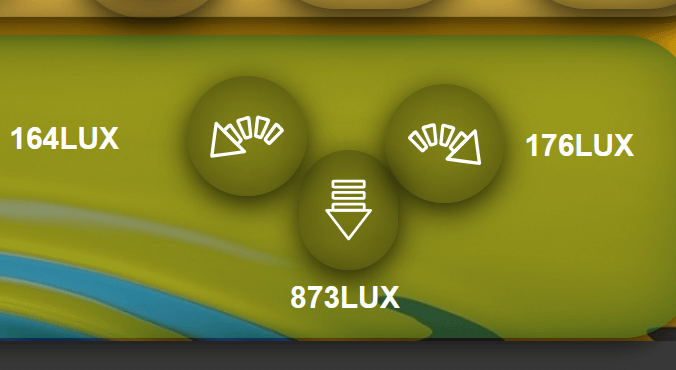

11 Luminosite:
Éclairer le capteur de luminosité frontal au dessus de 5000lux (facade Sud) permet de positionner le store a 50%

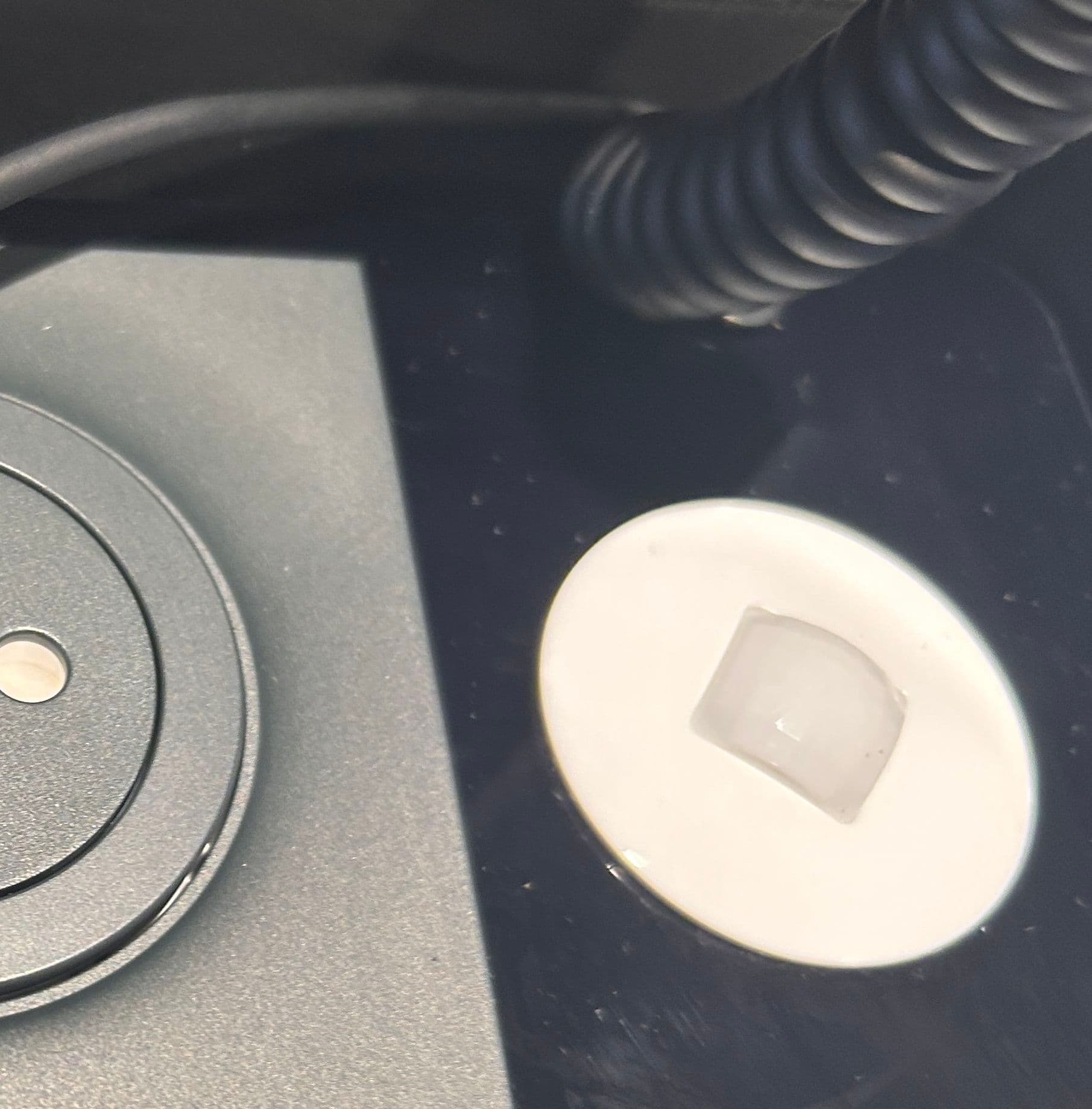

12 DETECTION:
Un mouvement allume le bandeau RGB et l’oeil sur la supervision. Cacher le detecteur pendant 10s pour reinitialiser
13 REGULATION:
Approcher la main plus ou moins près, permet de voire sur le webserveur la regulation a lumiere constante

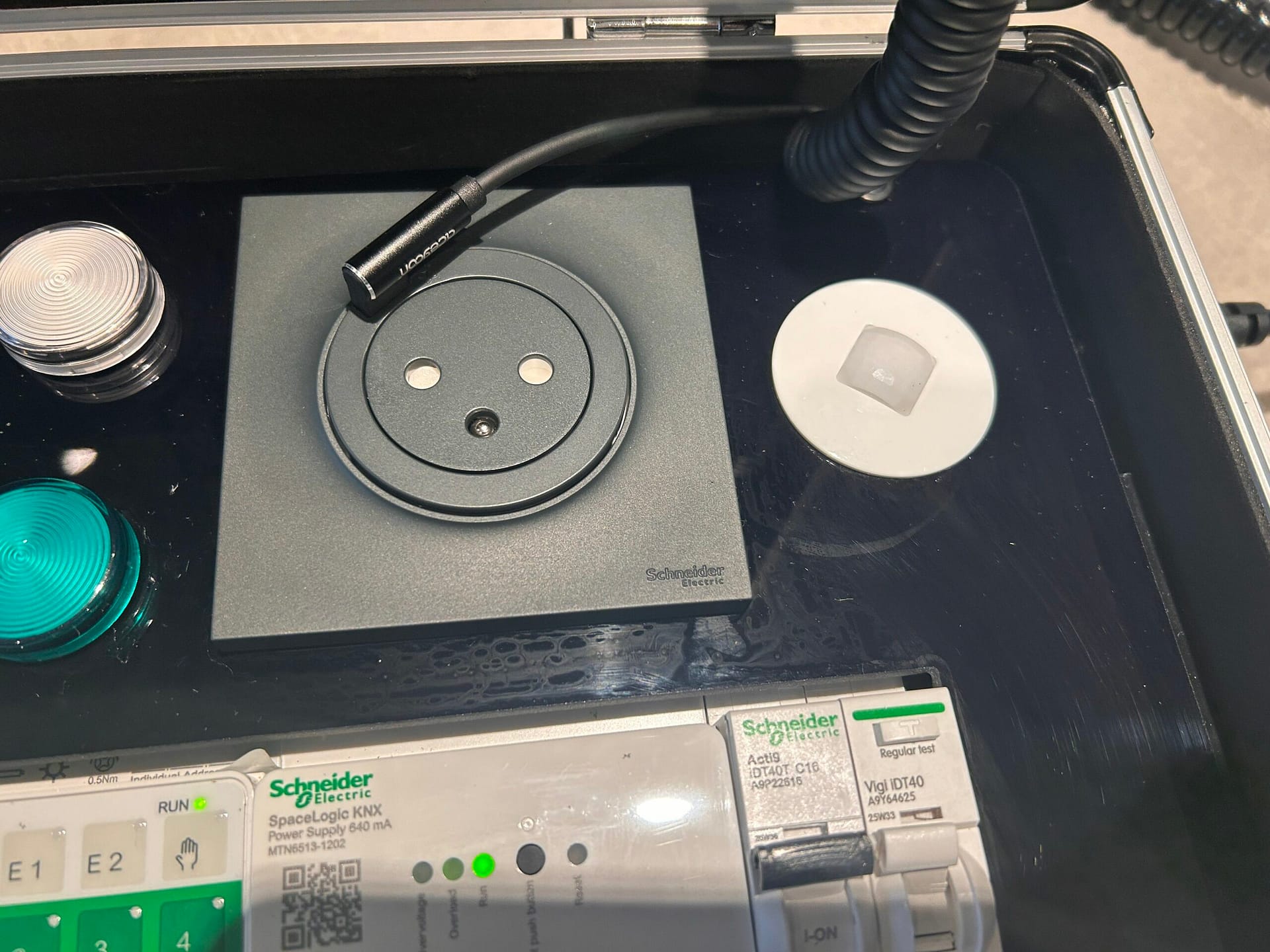

14 CONSO PRISE:
Raccordez la tablette ou un equipement sur la prise pour voire en live la consommation générale et celle de la prise
15 COMMANDE RADIO:
Grace au module Zigbee, piloter depuis les equipements Wiser Schneider Electric le KNX
- WEB-SERVEUR GTB

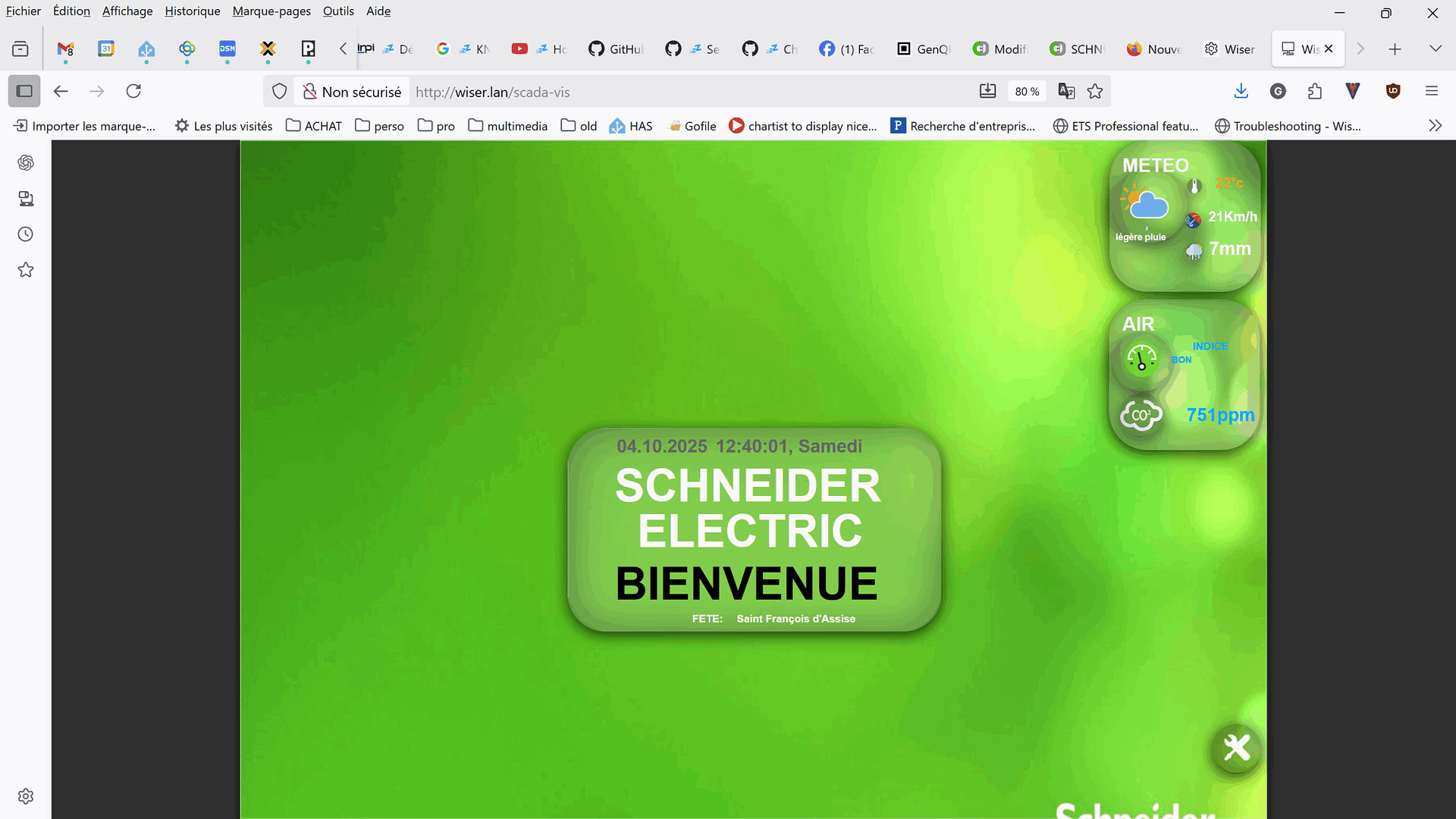

PAGE ACCUEIL:

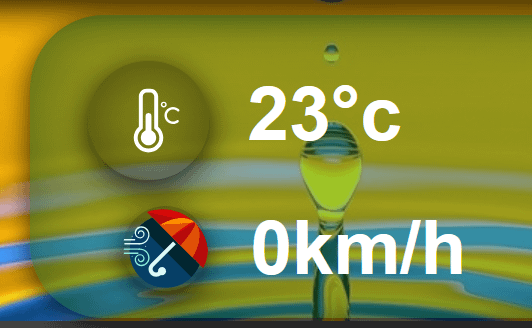

Vue widget meteo et QAI

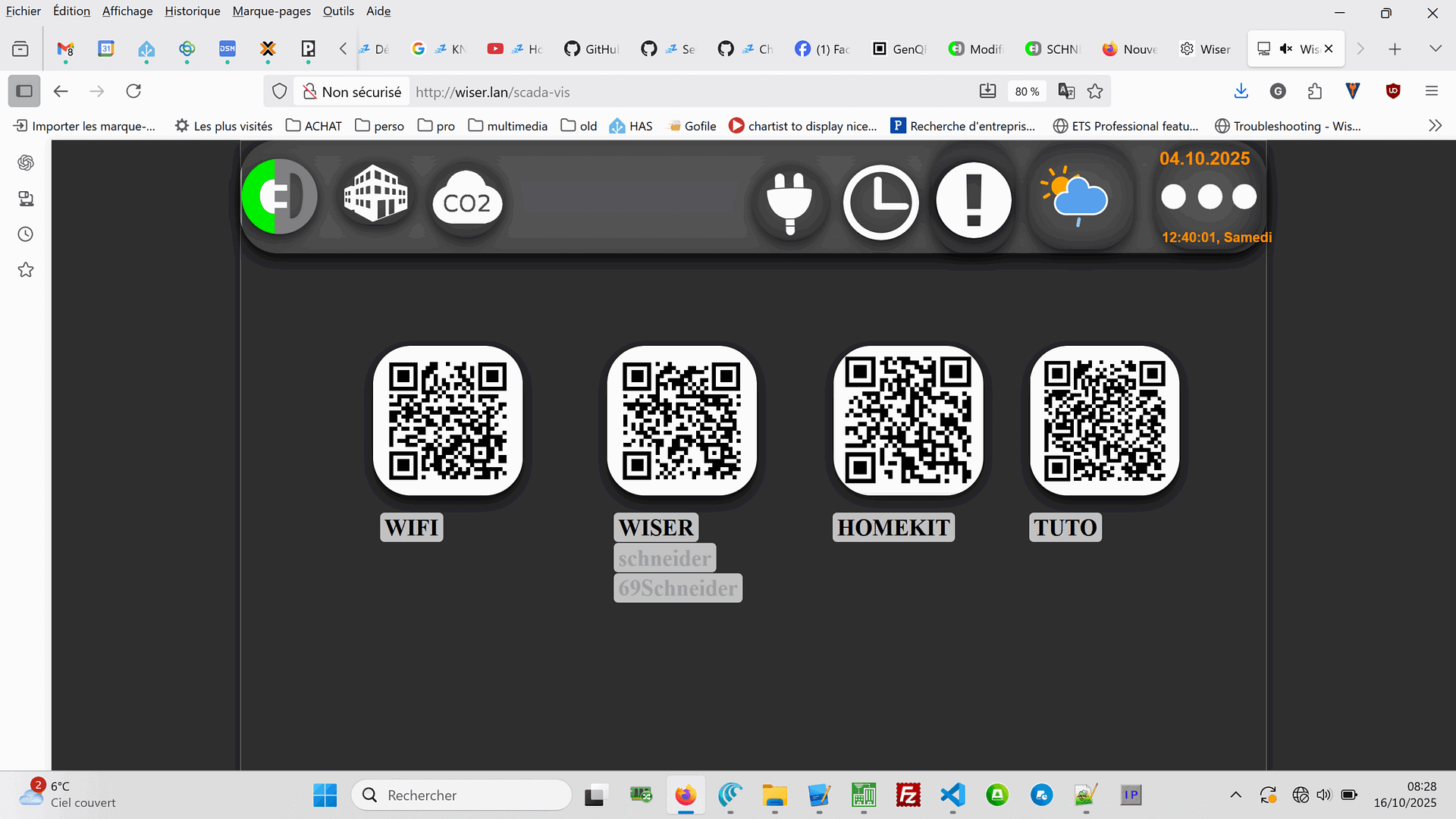

PAGE LIENS:

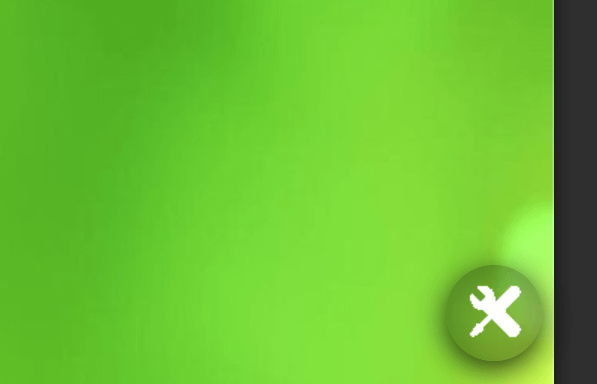

Sur la page d accueil appuyez sur l icone pour afficher les liens !
Code wifi: pour se connecter a la valise. Apres branchement attendre que le routeur demarre et scanner ce qrcode avec l appareil photo
Acces Wiser via votre navigateur web, entrez les codes
Ajout Homekit dans votre telephone Apple pour controller par la voix ou via Apple Home
Lien Tuto

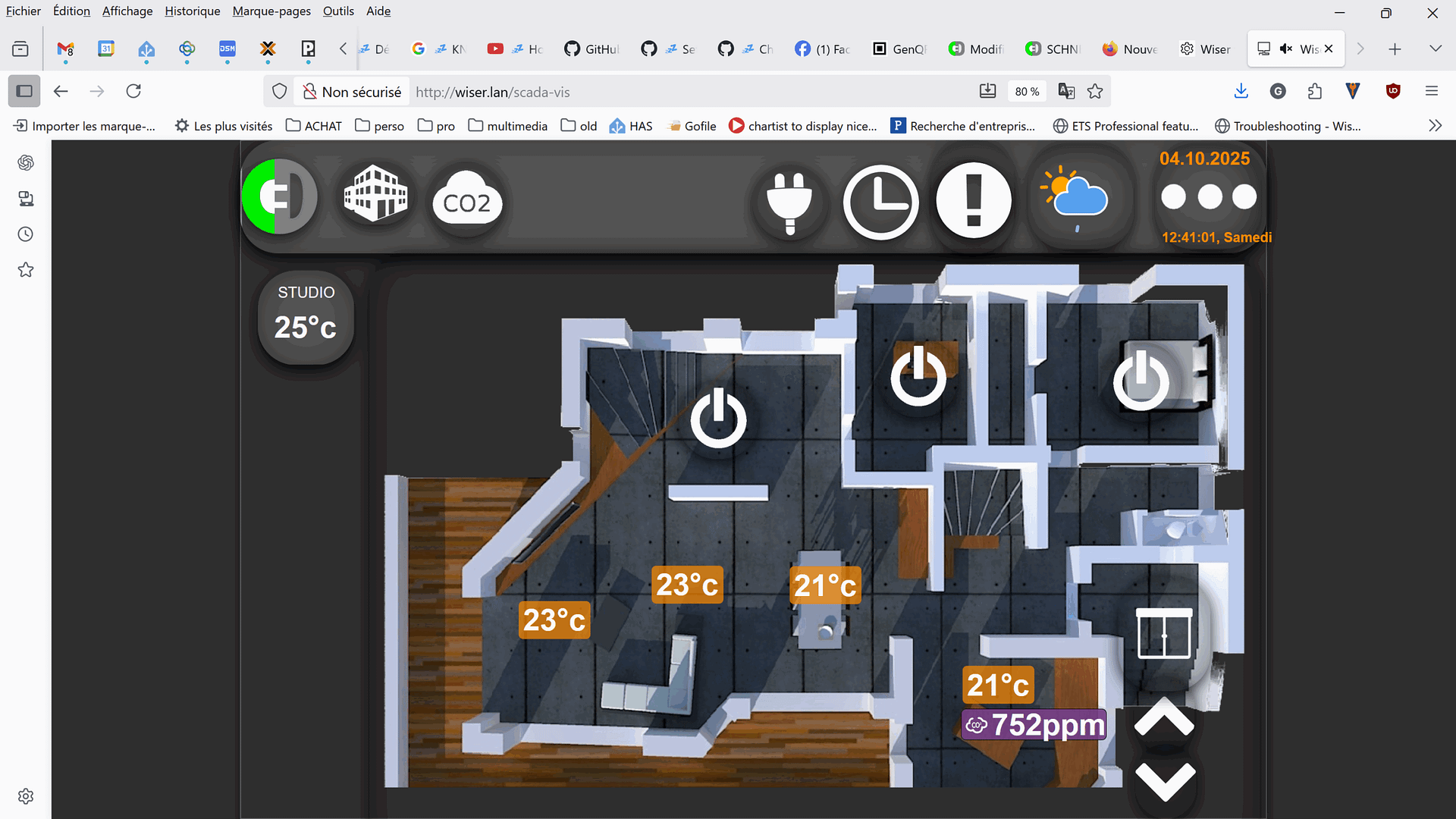

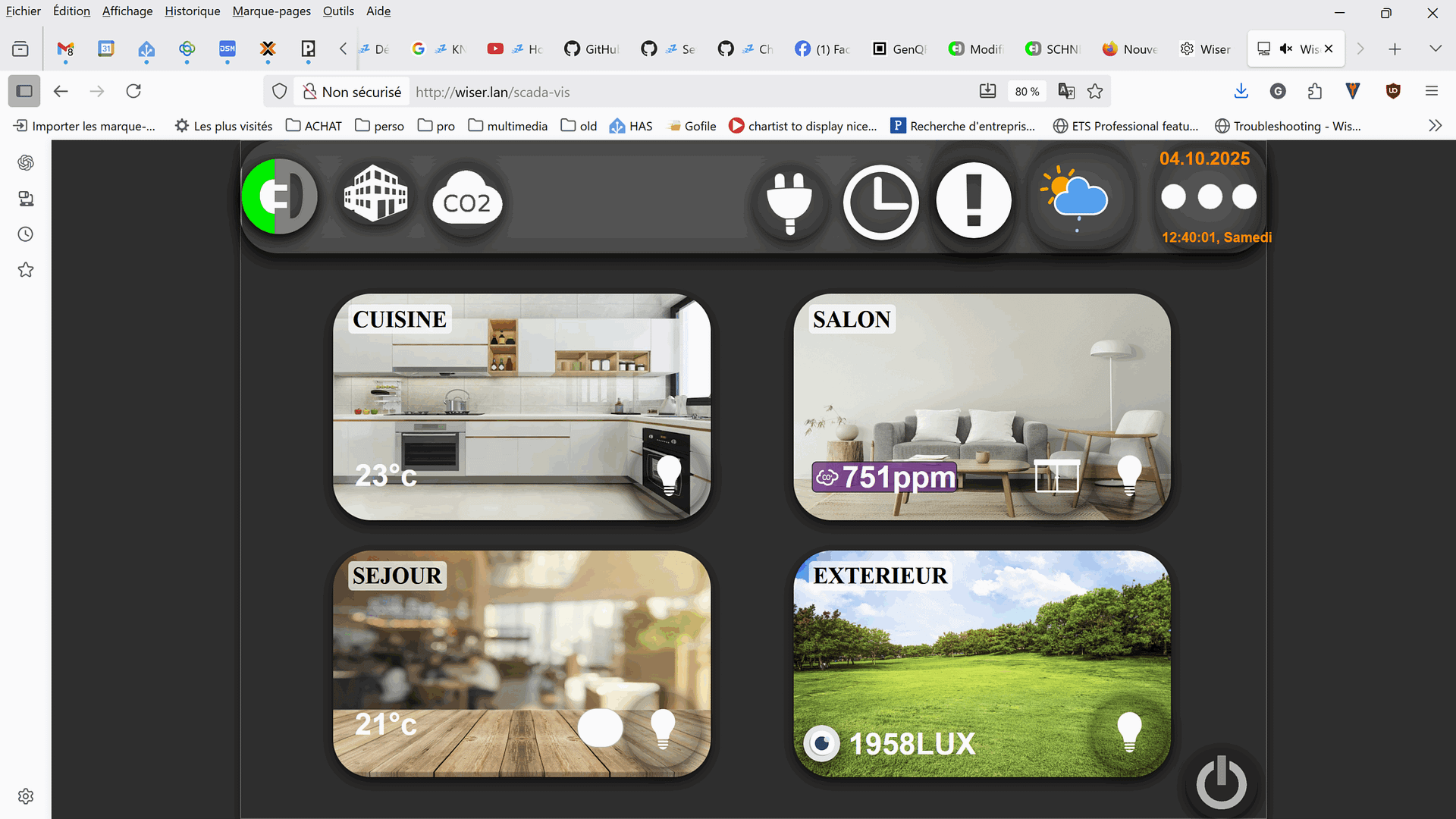

PAGE ACCUEIL:

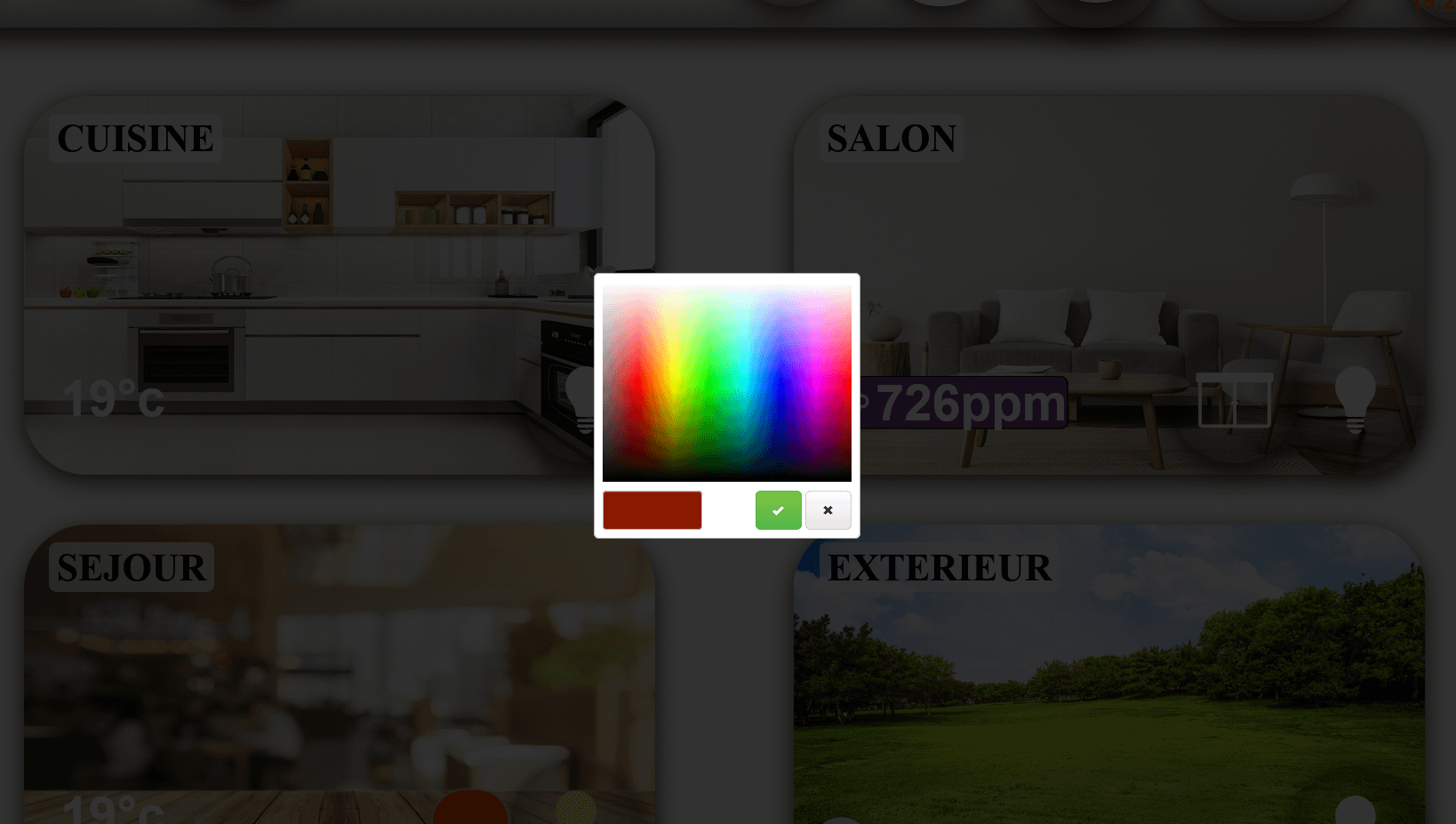

Vue par piece. Les menus en haut: retour accueil, vue 3d vue QAI, vue energetique, vue horloge, vue alarmes.
Dans cette page vous pouvez controller les equipements lampes, rgb, voire detecteur, sondes co2
VUE 3D:
Idem mais en 3D
Dans cette page vous pouvez controller les equipements lampes, sondes co2.

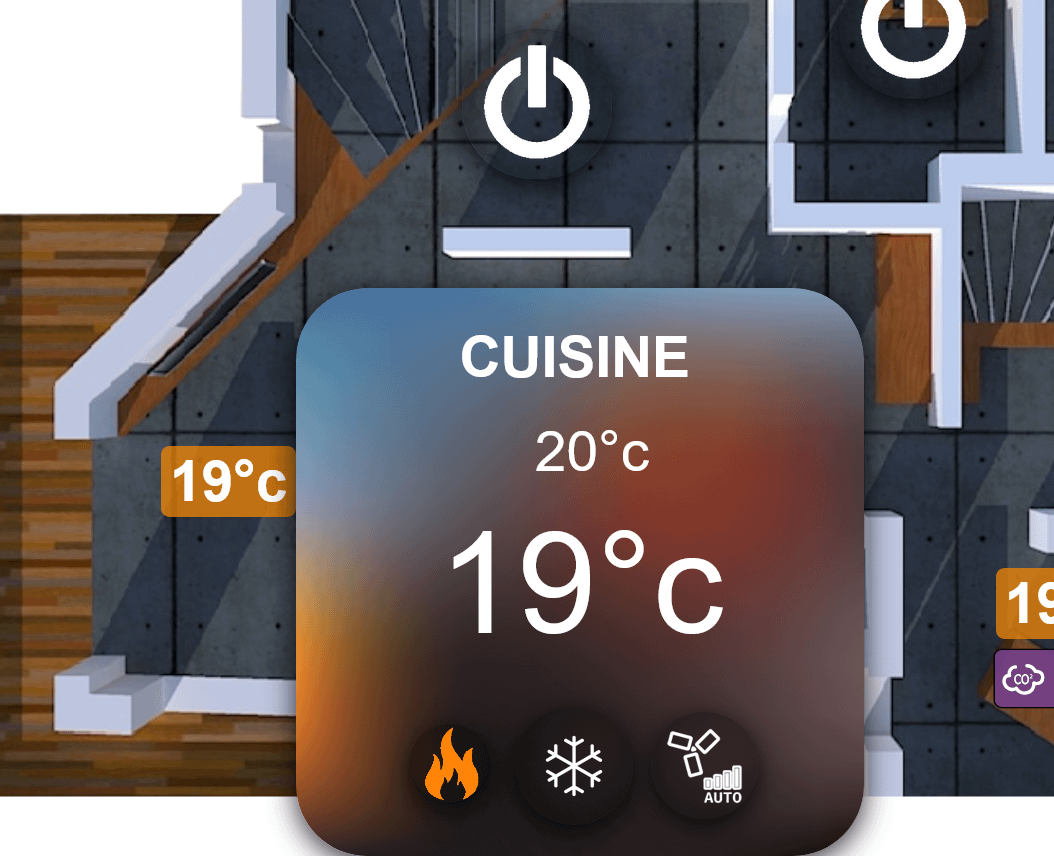

Vous pouvez cliquer sur une temperature pour afficher le widget. Gauche celui de l ecran tactile avec mode chaud froid. Celui de droite thermostat du regulateur de CO2

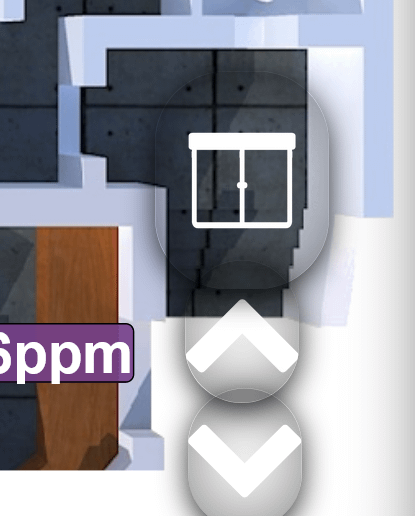

Vous pouvez egalement piloter le Volet en %

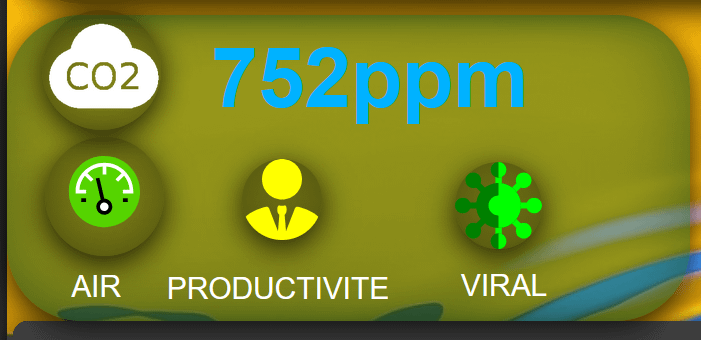

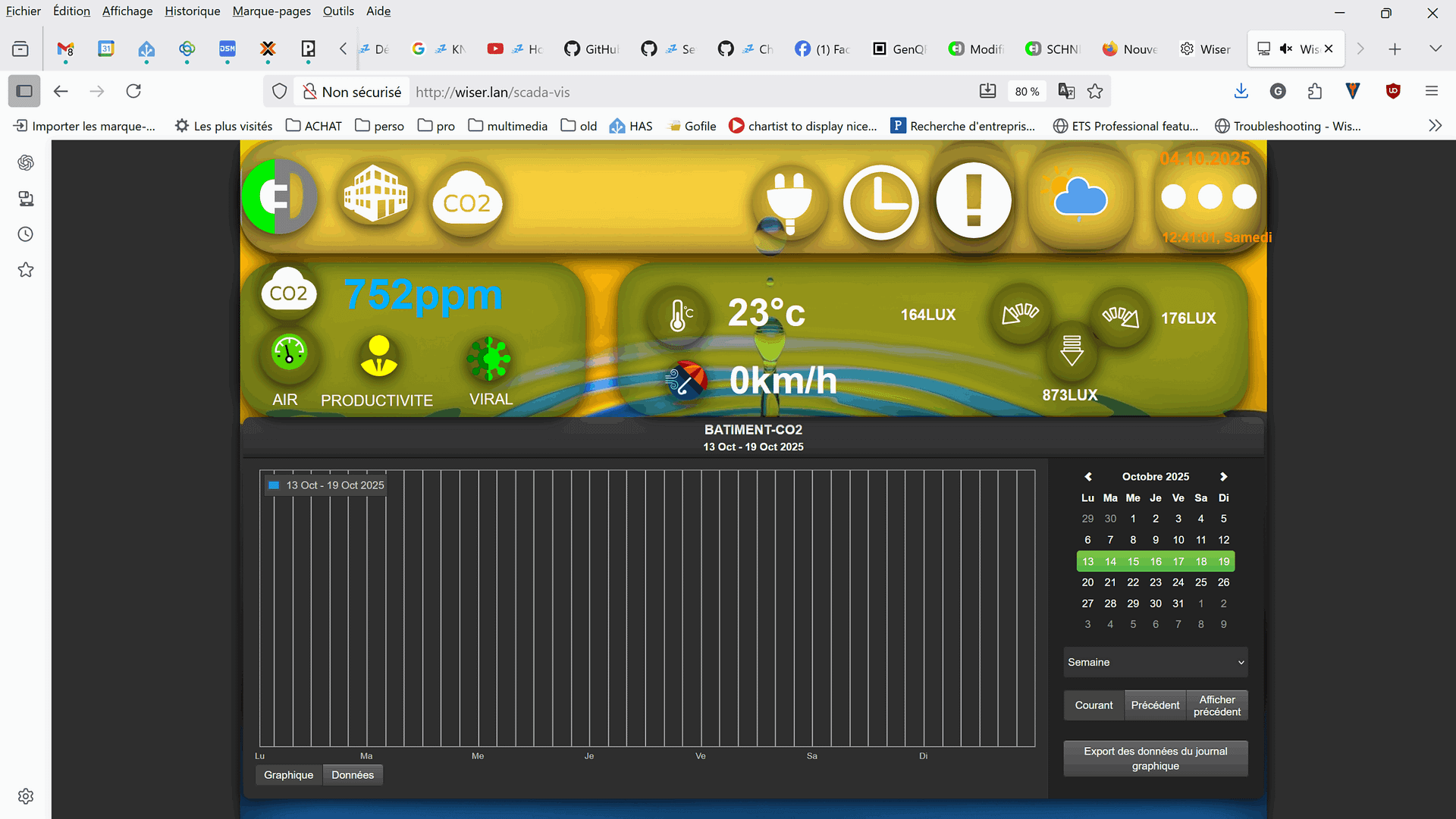

PAGE QAI:
Vue valeur CO2 et indice de QAI ainsi que les infos de la station météo en live

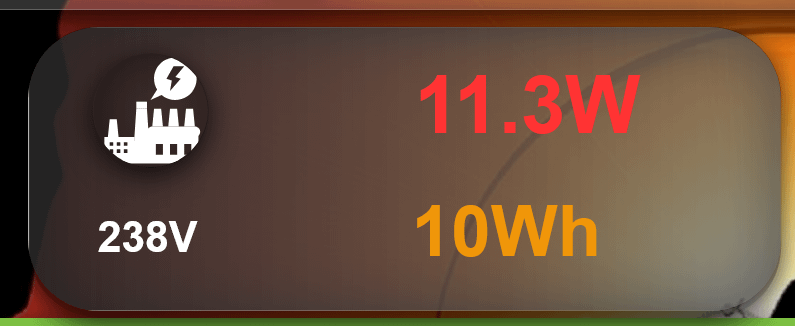

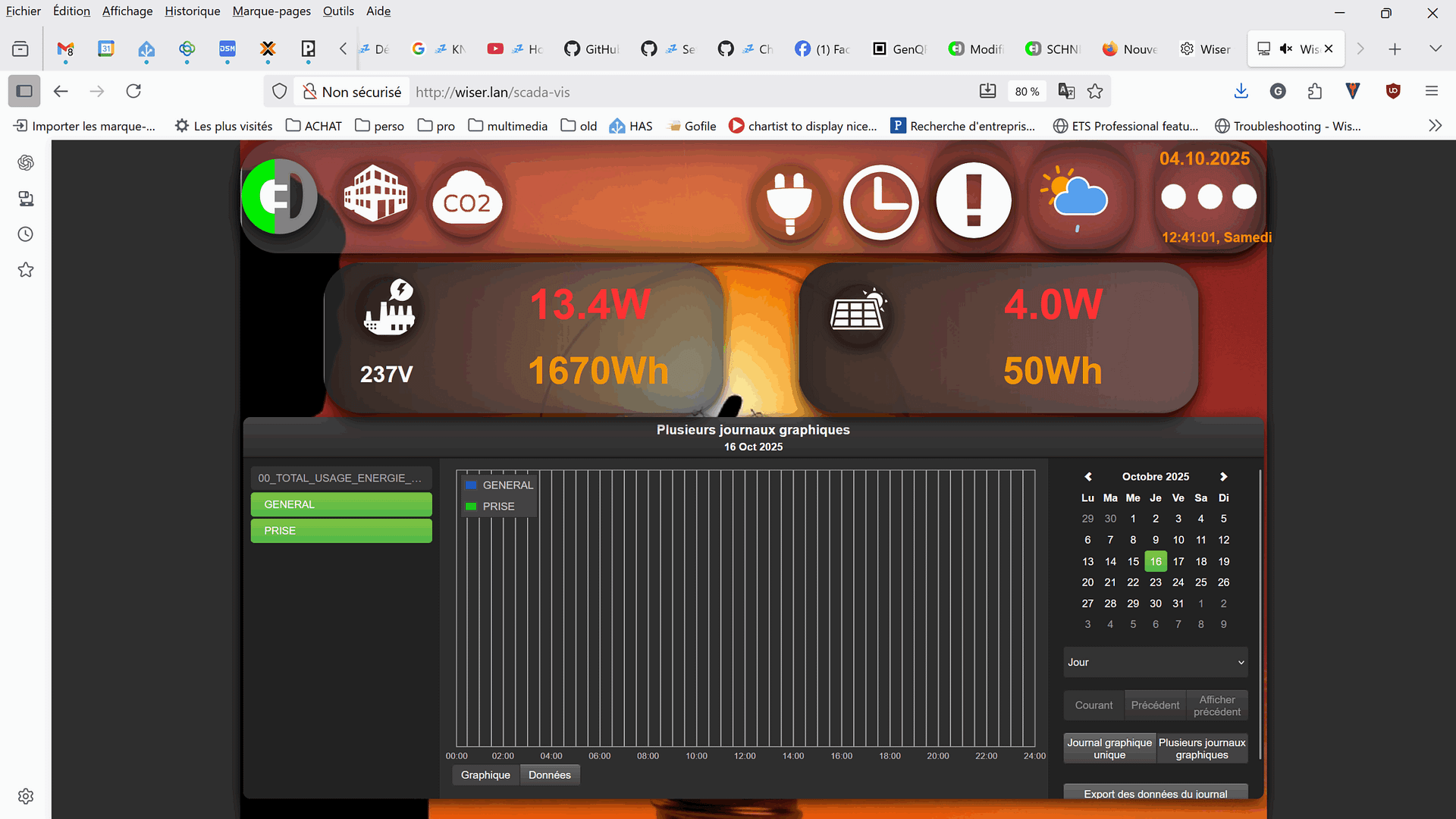

PAGE ENERGETIQUE:
Raccordez la tablette ou un equipement sur la prise pour voire en live la consommation générale et celle de la prise

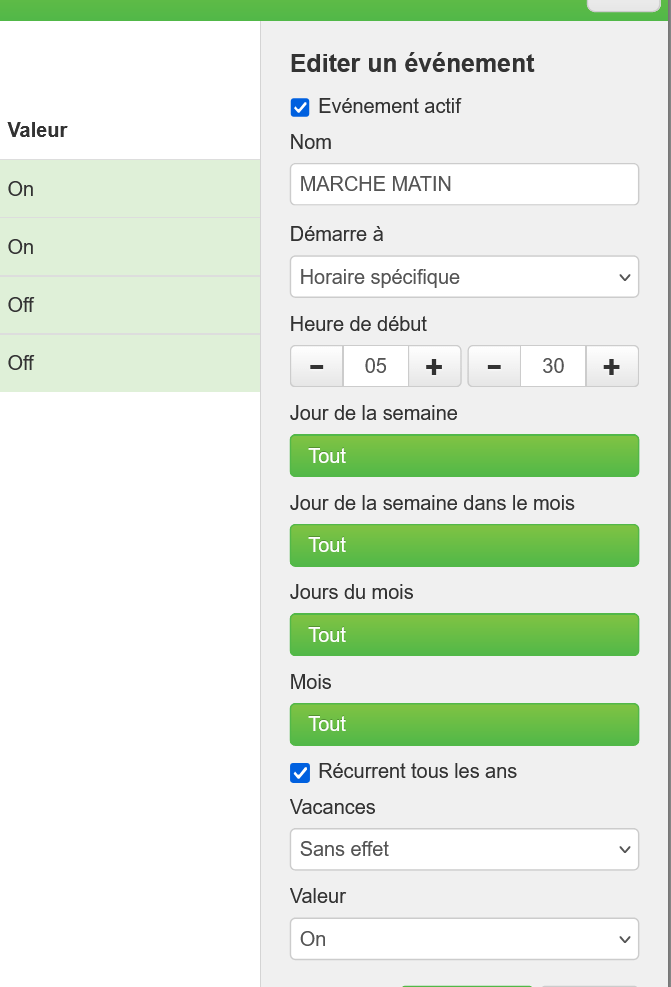

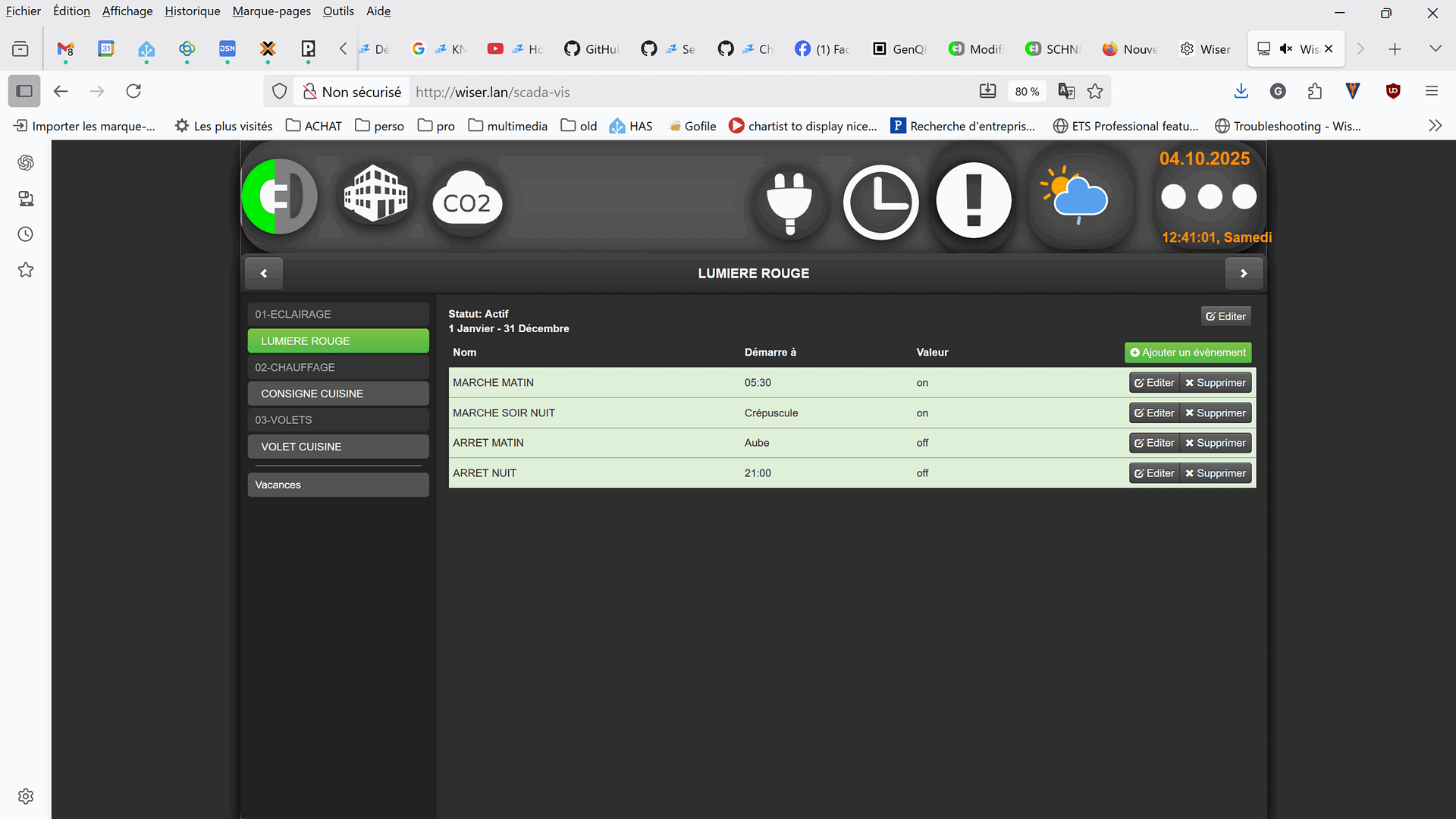

PAGE HORLOGE:
Définissez des horaire pour activer les lumieres, volets ou consigne de chauffage a un moment precis (verifier l heure avant en haut a droite ou modifiez la)

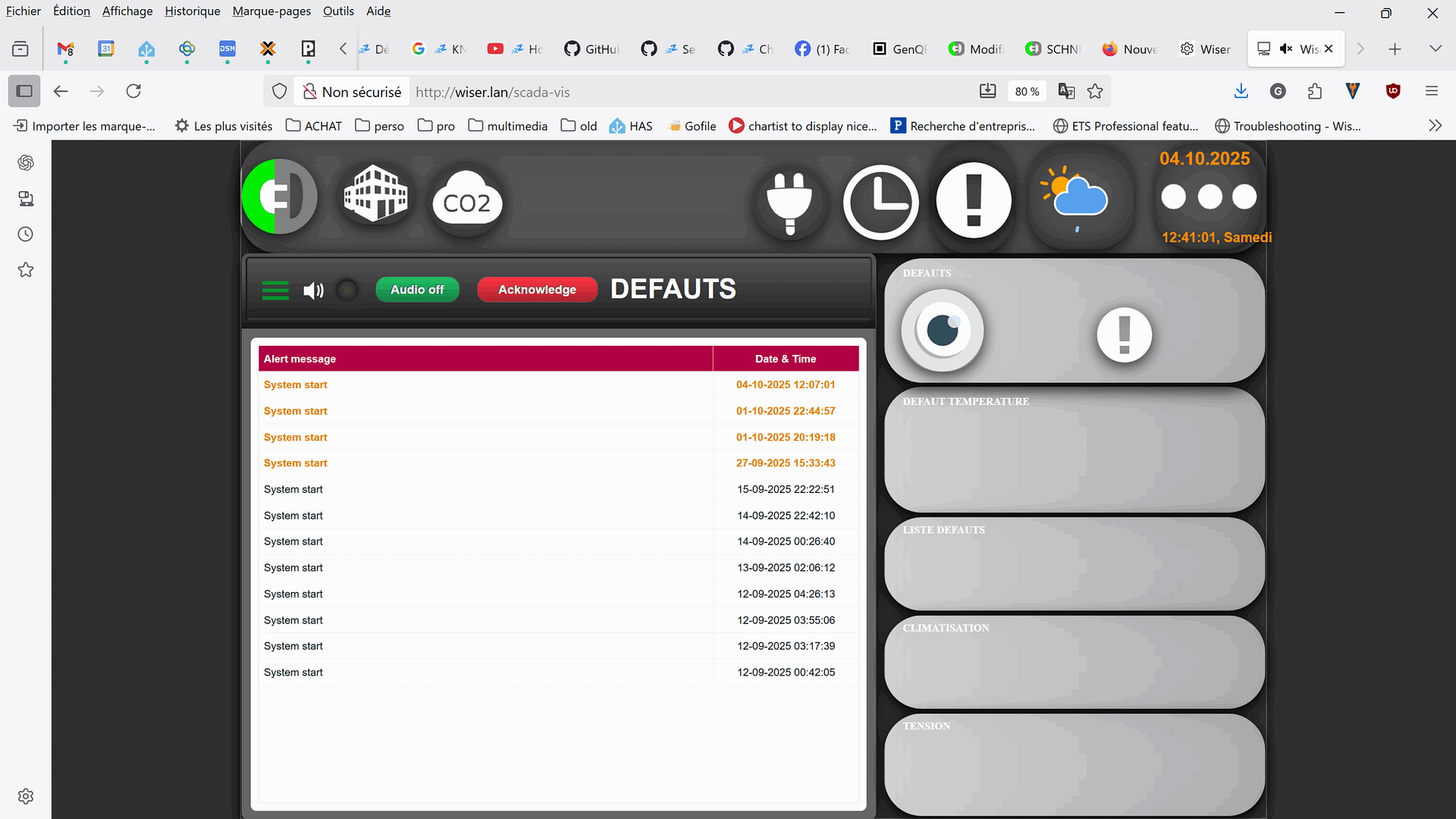

PAGE ALARMES:
Historisation des alarmes et messages importants
