KNX: NOTRE DAME DE MONGRE (VILLEFRANCHE)

Rénovation totale en cours du groupe scolaire Notre Dame de Mongré.

Rénovation totale en cours du groupe scolaire Notre Dame de Mongré.

Les bâtiments encadrent une grande chapelle centrale d’environ 500 m2. La surface totale des bâtiments est de 26 000 m2 dont 13 000 m2 sont chauffés. Le tout implanté sur un terrain de 11 Hectares Nous avons mis en place des technolgies KNX, DALI, Modbus, CVC, pour assurer les fonctions de gestion d'éclairages en variation, la gestion des stores, CO2, humidité, thermostats, centrales d'air, le tout commandé simplement localement ou a distance sur les ordinateurs des gestionnaires , des IPAD et grâce aux téléphones type Iphone...

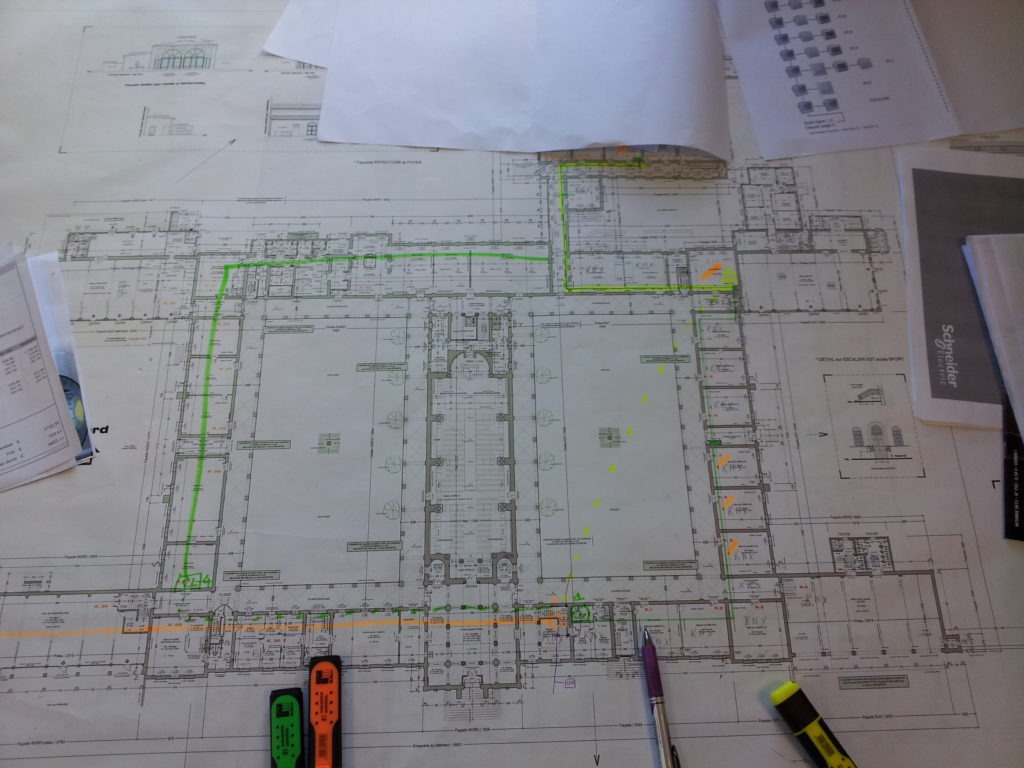

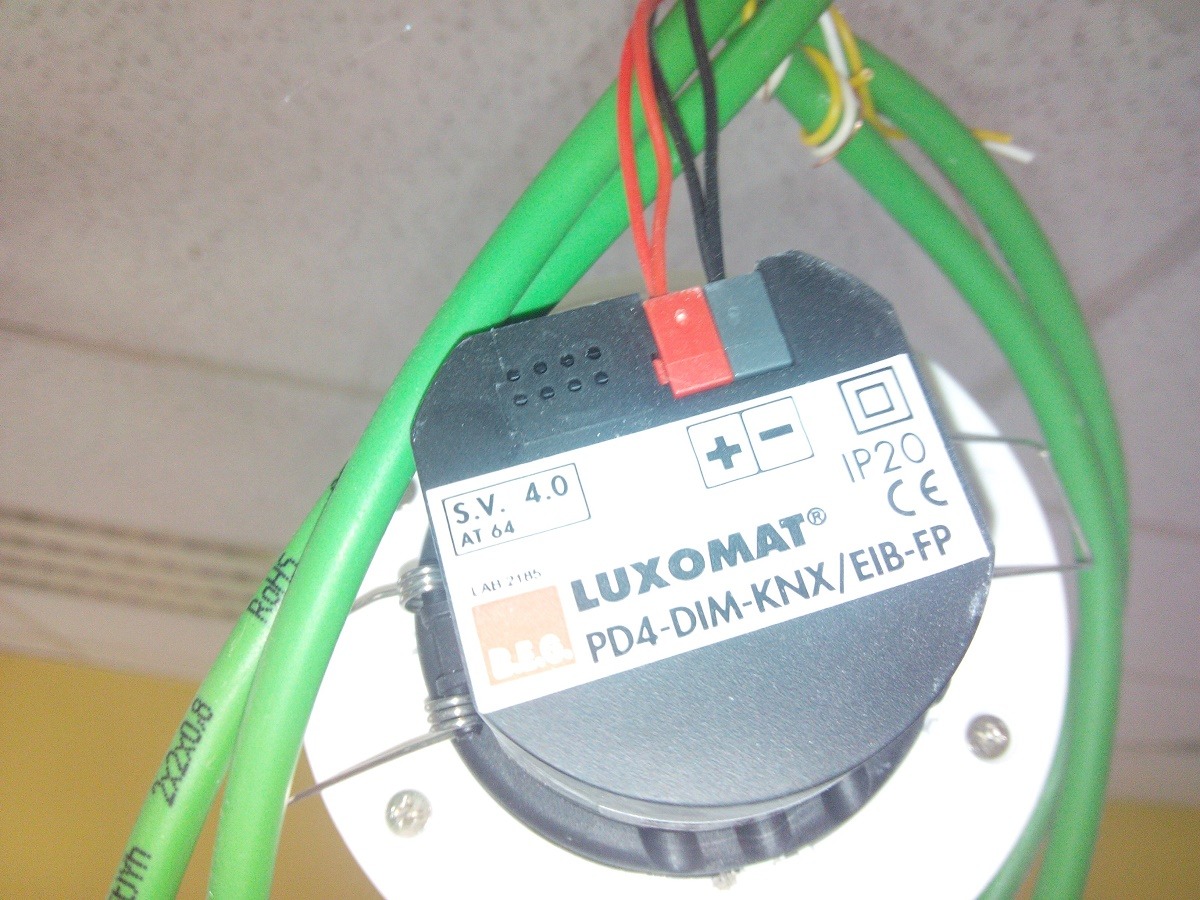

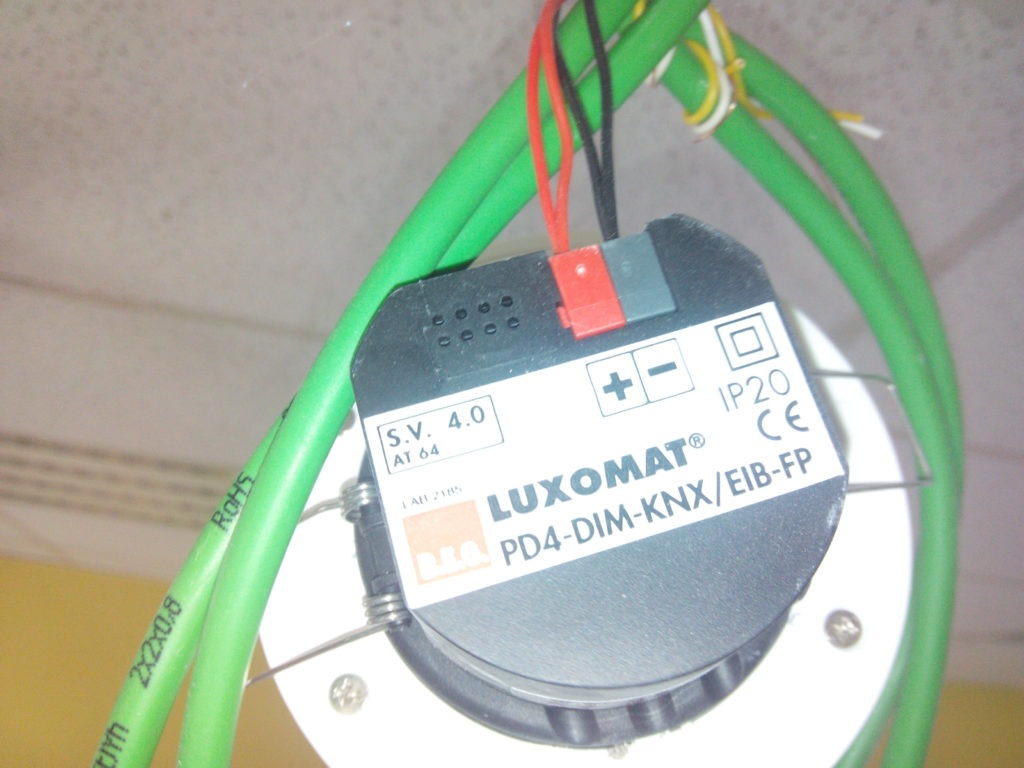

Cablage simplifié

Cablage simplifié

Cablage BUS KNX en multi-etoile par niveau pour la commande. Cablage DALI en 5G1,5mm2 pour l'éclairage en variation multi-zone dans les zones a eclairage VARIABLES basés sur la luminosité. Gestion par multi-armoire pour rénovation dans le temps.

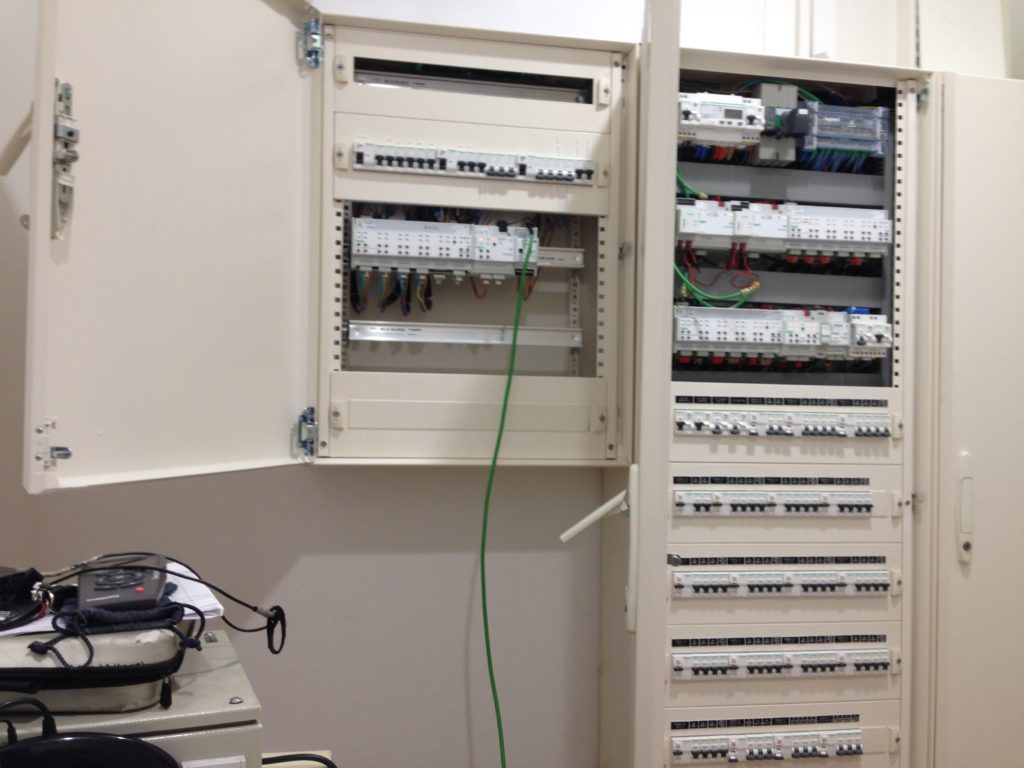

Multi-armoires

Multi-armoires

Une armoire par zone/étage/partie de bâtiment Communiquant entre tout le bâtiment Évolutivité complète pour évolution au fil du temps
Gestion CTA

Gestion CTA

Remontée de valeur et controle de 2 CTA ALDES Interface de communication Modbus/KNX Gestion ultra-simplifiée par webserveur Modification horaire mode Eco/confort
Bouton Multifonction

Bouton Multifonction

Boutons Mixte pour gestion multiple libre Gestion Lumieres Stores interieur Thermostat
VUE 3D DU BATIMENT

VUE 3D DU BATIMENT

Gestion Eclairages CO2 Volets Thermostats Alarmes CTA Reglages Horaires Courbes

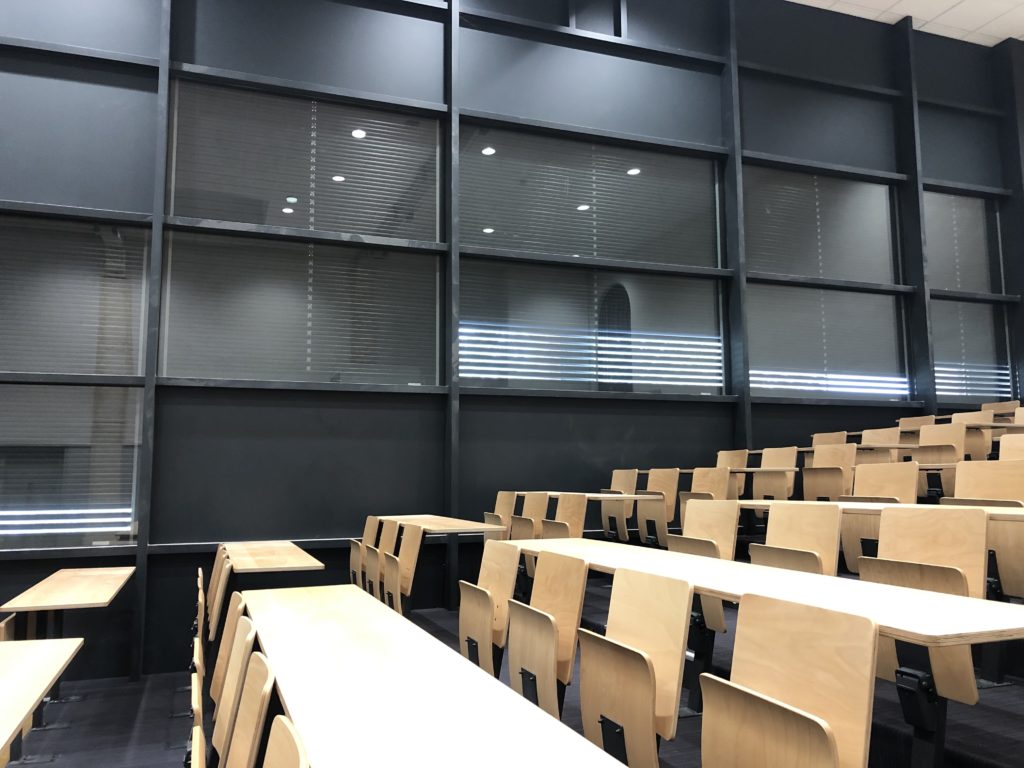

GESTION DES VOLETS ROULANTS

GESTION DES VOLETS ROULANTS

Controle des volets en % Retour d'état Automatisation par horaire Contrôle multipoint par tablette, boutons ou multitouch

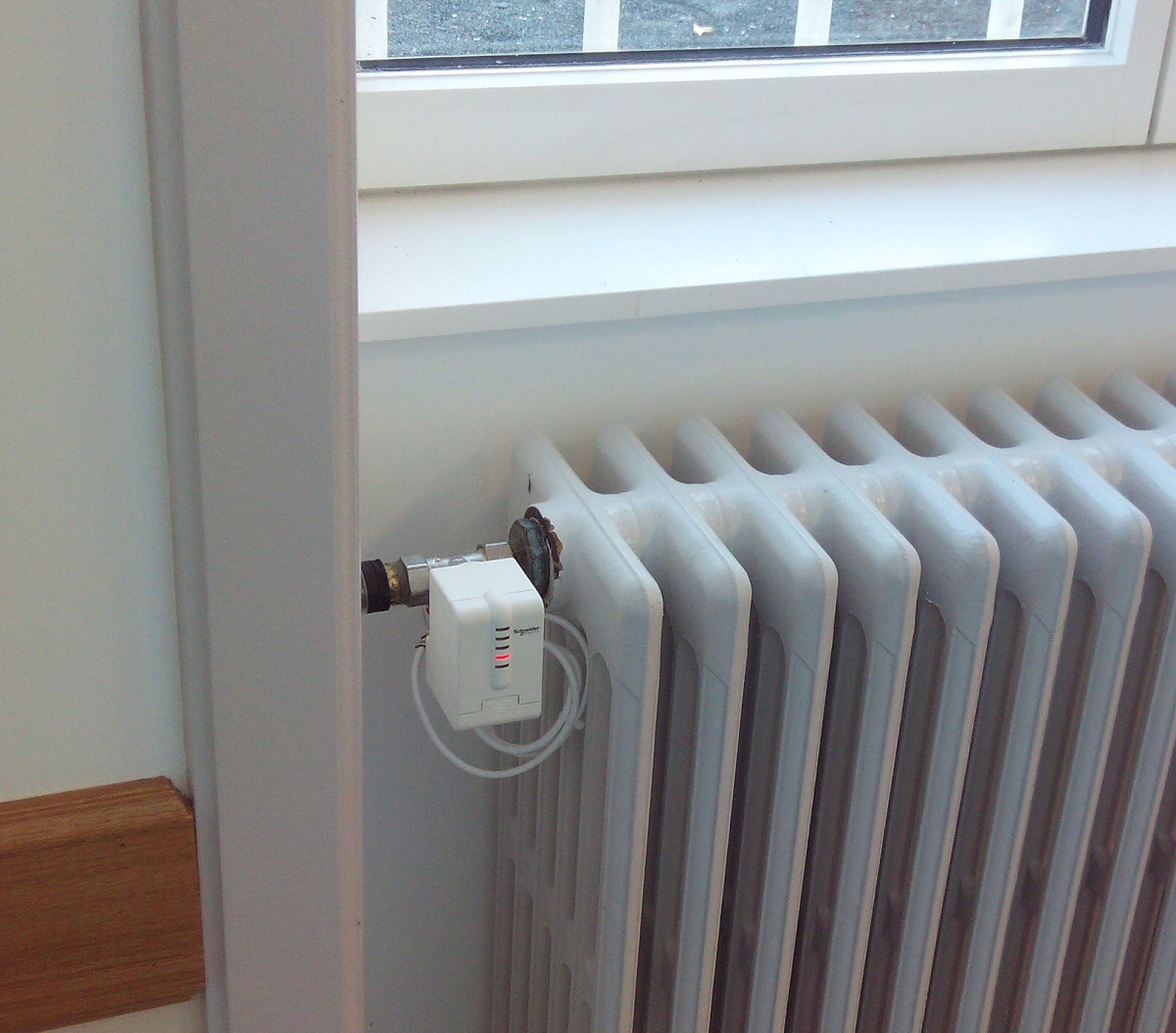

Gestion Chauffage

Gestion Chauffage

Pilotage de toutes les zones depuis les tablettes/boutons Gestion locale de la temperature avec action sur des vannes motorisées de radiateurs

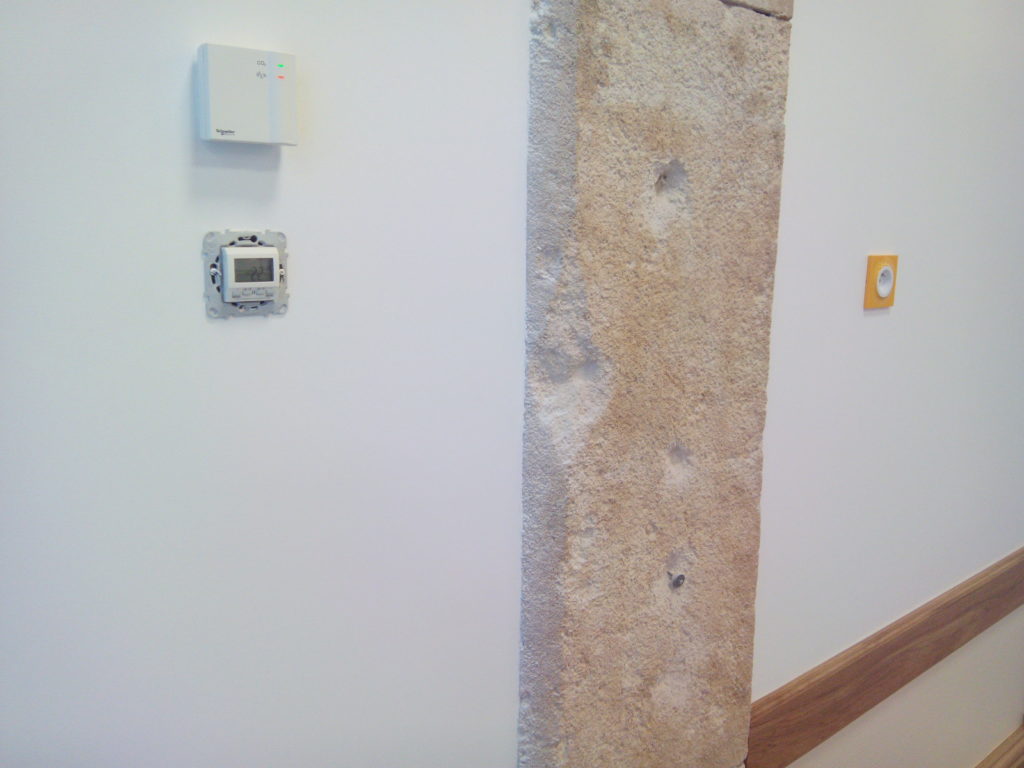

Gestion CO2

Gestion CO2

Alerte sur seuil de CO2 dans la classe par voyant Gestion de 3 seuils d'alertes Activation VMC en cas de dépassement seuil de tolérance pour les élèves

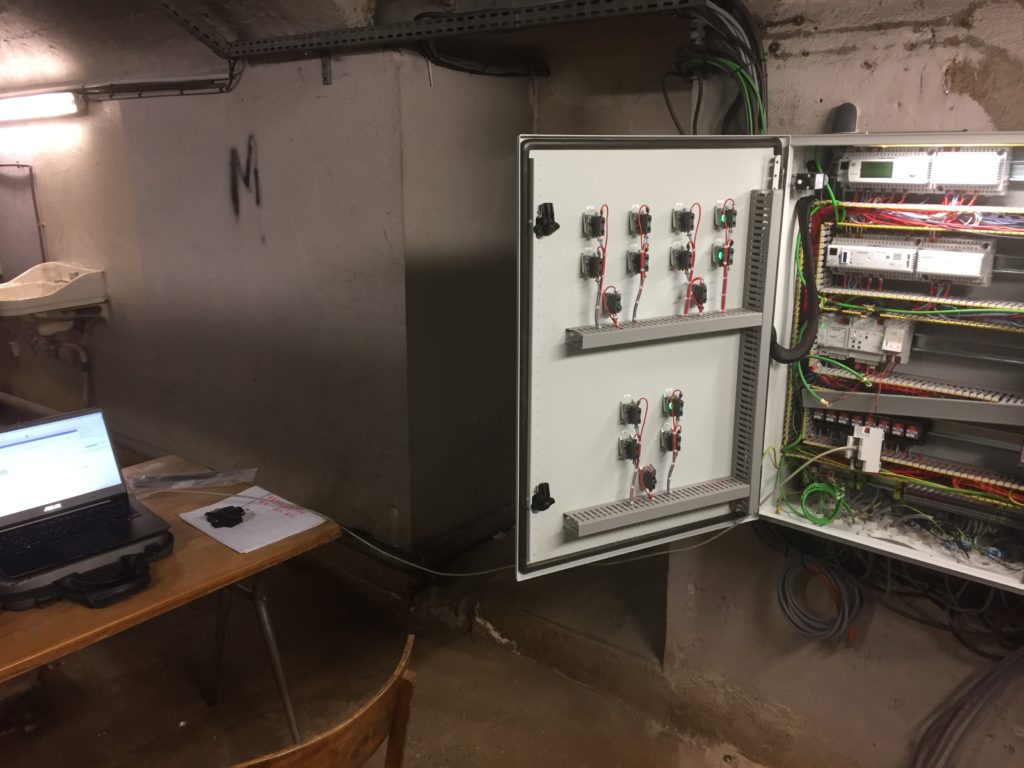

Gestion Chaufferie

Gestion Chaufferie

Information gestion Incinérateur de Villefranche Alerte température d'arrivée ville Gestion vanne 3 voies et circuit primaire simplifié Retour d'alarme Contrôle/retour débits Gestion température/mode pour chaque départ
Gestion Courbes

Gestion Courbes

Vue Jour/mois/annee de courbes Gestion température Valeur CO2 Valeur Humidité Gestion courbes superposées pour comparaisons
VARIATION ECLAIRAGE

VARIATION ECLAIRAGE

Gestion globale en DALI Chaque zone variable Détection erreur Ballast ou lampe

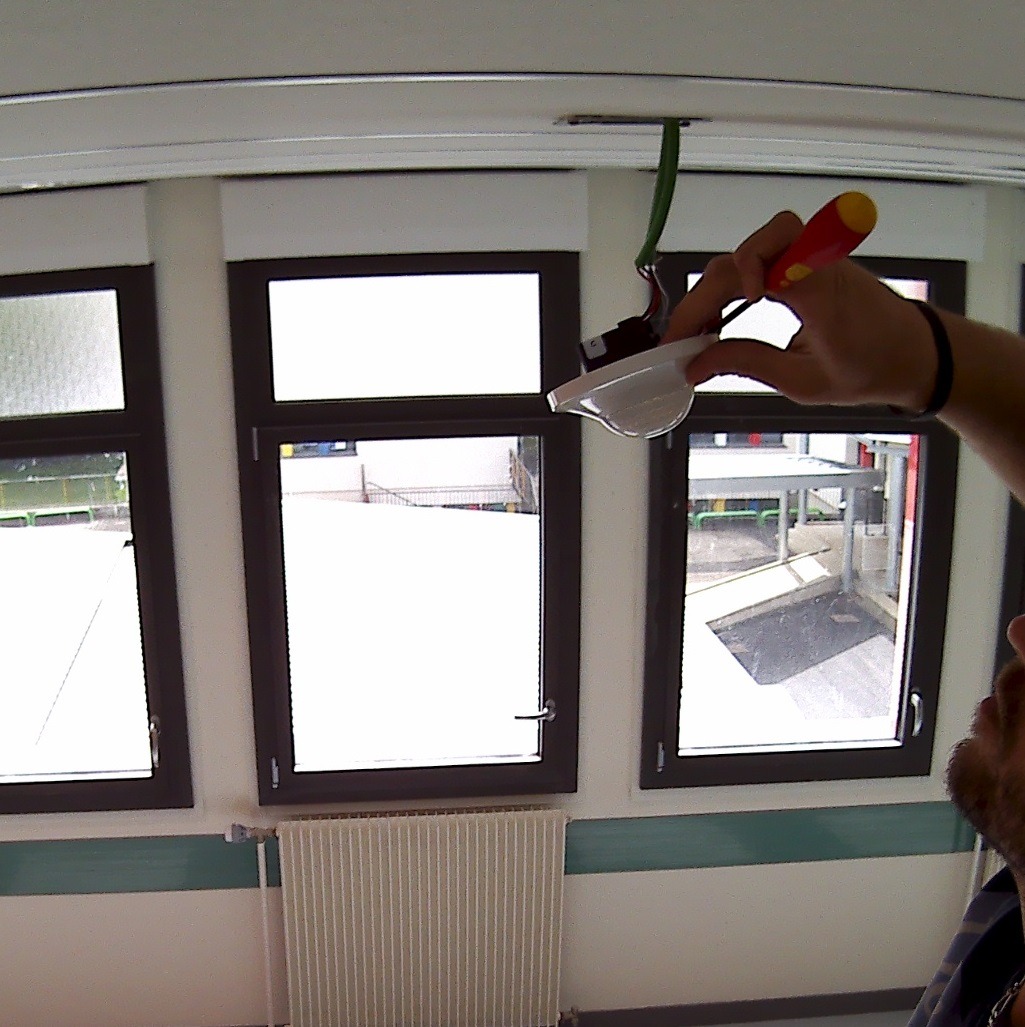

DETECTION DE MOUVEMENTS

DETECTION DE MOUVEMENTS

Gestion de toutes les pièces par detection de mouvement, Zones a reguation a lumière constante, % adapté a l'ensoleillement

PHOTOS
